LNA技术瓶颈

求教各位师兄：
本为用SiGe工艺做了一个宽带LNA，
后仿指标带宽0.8G-2.1GHz，
噪声系数<1.3dB
P1dB>-5dB
增益11—16dB
目前的问题就是：增益在整个带宽内不够，指标是>15dB

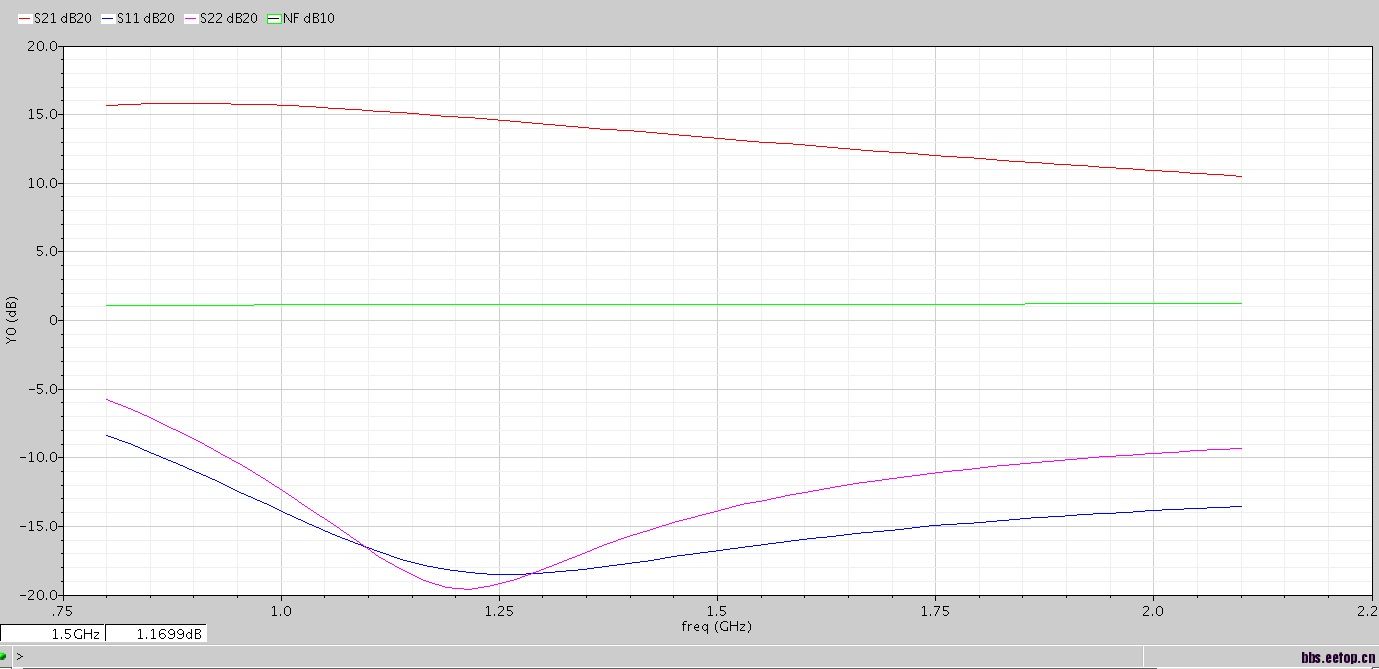

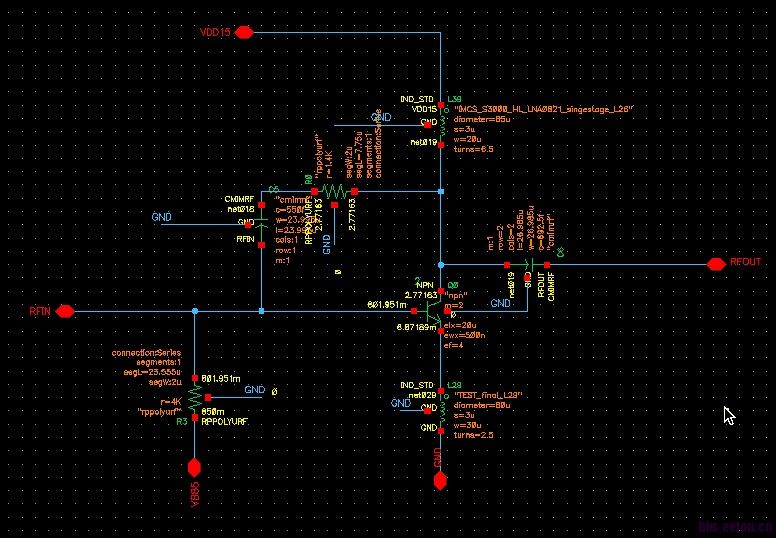

附上电路图和仿真结果，求高人指点

坐等高人指点，项目快提交了，急急急

顺便说一下，指标是
增益大于15dB
P1dB大于-5
NF<1.5dB

increasing power or increasine inductor Q

能讲得详细一点吗，最好讲讲原理?
增加电源，beta会增加，但我现在beta都有300多了，再大就不稳定了
增加Q值得目的是什么啊，我觉得应该降低Q值啊，以为我要做宽带BW=f/Q

   增大BJT的IC，可以负载并个电阻，降低输出Q值

    BJT电流有13mA了，不过可以在输出并联一个电阻试试，谢谢师兄

增益不够，你可以试着用两级放大

    两级的话线性度不够，P1dB指标是-5dBm

    线性度和多级没关系吧

    你们virtuoso是正版的还是盗版，最近想在自己电脑上装一个，听别人说盗版的不能做后仿，不知道真假。

线性度和多级必须有关系的 这个有公式的

    应该有关系吧，不信你看看多级放大器线性度计算公式

2级结构，-5dBm应该问题不大吧

   既然是宽带，为啥用电感负载?
   用个电阻不就行了?

做个一个无电感的啊，但线性度比较差，就换成了这种结构，现在感觉增益还差一点，比我发的图增加了3dB，但还是不够，过2天就流片了。

degeneration 电感可以减小点试试，shunt feed back的电阻值取得多少?小了也会影响增益。

呵呵，我觉得你说得非常对，我这几天就主要调这两个参数.
