PLL环路参数的选择
录入：edatop.com 阅读：
小弟最近在做一个整数锁相环，Icp=50uA，Kvco=80M，N=32，设计带宽150KHz，PM=50，Fref=12M，Fvco=12M×32用一个三阶（或二阶）无源滤波器。
算出来的结果：
R1=9.3K
C1=260pF
C2=50pF
R3=5K
C3=8pF
但trans结果不能锁定，不知道原因在哪里，望高人指点一二！在此谢过！
另：
1、请教下damping factor和required attenuation是不是一回事，有什么关系?
2、带宽、相位裕度与damping factor、natural frequency有什么关系?是不是开环时考虑前者，闭环时考虑后者，但终究说的是一个东西，只是考虑的条件不同?
R3、C3产生的极点取10倍Wp距离
算出来的结果：
R1=9.3K
C1=260pF
C2=50pF
R3=5K
C3=8pF
但trans结果不能锁定，不知道原因在哪里，望高人指点一二！在此谢过！
另：
1、请教下damping factor和required attenuation是不是一回事，有什么关系?
2、带宽、相位裕度与damping factor、natural frequency有什么关系?是不是开环时考虑前者，闭环时考虑后者，但终究说的是一个东西，只是考虑的条件不同?
没人理我，大家随便说说自己的看法，集思广益嘛
参数算的不对
给你一组数值
R1=7.5k
C1=430pF
C2=57pF
R3=3.3K
C3=12pF

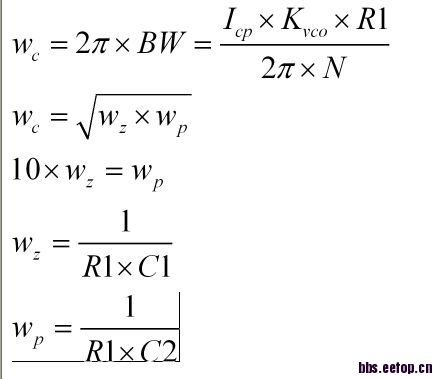

谢谢兄台，我那组参数使用一个软件算的。手算的话不知道兄台用的什么公式；我一般用下面的公式作粗略计算，不知道对不对，请指正！
R3、C3产生的极点取10倍Wp距离
可以看best书，讲的还可以。
