相位裕度和单位增益带宽

怎么在提高相位裕度的同时   而不减少单位增益带宽      是不是只有米勒补偿     调节负载电容！还有其他的方法么?
我调了一个两级运放   到78dB   而相位裕度在30      当达到50的时候   单位增益带宽就为168M了！麻烦高手指点。

你的spec是什么?
你两级运放的结构是怎么样的?

两级放大器功耗本来就比较大 如果对输出摆幅要求不严格 可以考虑套筒或者折叠运放

两级的你还是用MILLER补偿吧

increasing power and you can do anything

把mill er电容的一端不放在第一级输出而放在第一级的cascode管源级，据说可以。

cascode miller compensation 的性能不比一般的强



    用了！可是  不好使啊！下面图  麻烦指点还有其他方法么?

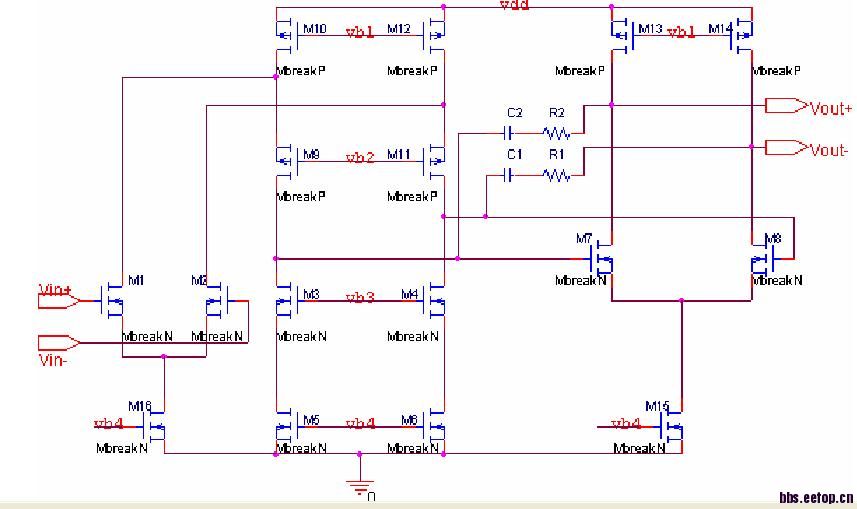

    我用的就是折叠。有图！看看 是否有其他方法可以提高相位裕度！

    are you sure ?nothing?

增大gm7?或是调R2?

    谢谢！电路中的C1C2不就是所谓的米勒补偿么?其中C1C2的值不用改变么?

   看你的电路，两个极点好像靠得比较近（第一级和输出级的极点），你看看电路的零极点分析结果，尽量把两个极点分开一点。
