求助关于rs仿真的问题 学生这里谢谢各位
录入：edatop.com 阅读：

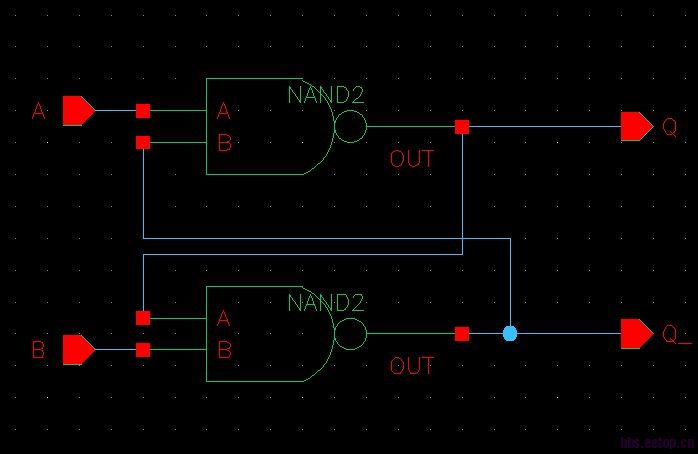

画了一个rs触发器的原理图：

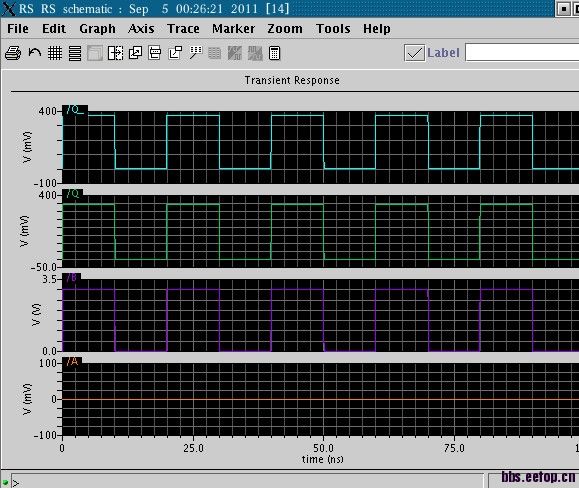

然后仿真：
很明显和 rs触发器本来要求的不一样
这个是本身rs触发器的相关内容。
然后就很费解了 用的 与非门是仿真过的很正确没问题
但是做成rs触发器就 结果不太对了 求解 很不懂 希望大家给予答案啊
而且有一个疑问就是 我在与非门里面 用了vdd 的 单独仿真与非门的时候 （在输入波形设置那 给了vdd5v电压）
但是连在一起后 设置输入信号 就找不到vdd了 也不知道是不是这里的问题
那么 怎么解决呢?
真心求解啊 谢谢各位哥哥

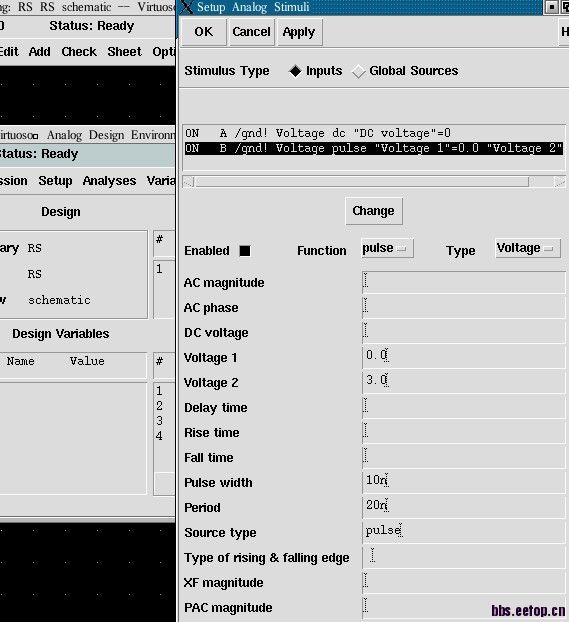

然后仿真：
很明显和 rs触发器本来要求的不一样
这个是本身rs触发器的相关内容。
然后就很费解了 用的 与非门是仿真过的很正确没问题
但是做成rs触发器就 结果不太对了 求解 很不懂 希望大家给予答案啊
而且有一个疑问就是 我在与非门里面 用了vdd 的 单独仿真与非门的时候 （在输入波形设置那 给了vdd5v电压）
但是连在一起后 设置输入信号 就找不到vdd了 也不知道是不是这里的问题
那么 怎么解决呢?
真心求解啊 谢谢各位哥哥
求救啊
