LDO的频率特性

请教高手,差分运放的增益是正的,但是调整管的增益却是负的?整个LDO的频率特性怎么仿?
[img=414,291]file:///C:/Users/DavideLee/AppData/Roaming/Tencent/Users/641924753/QQ/WinTemp/RichOle/[RO4OOA3@GJVP1KKA_A(4XM.jpg[/img]

[img][/img]

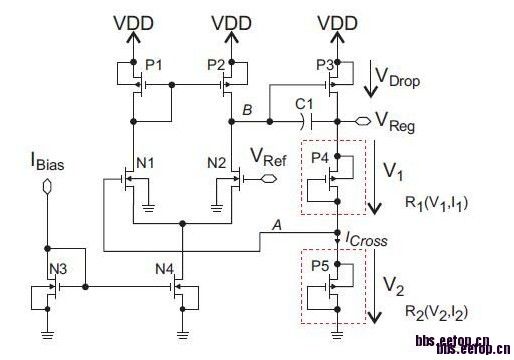

忘记附图了,图在这里.

正负极没接对吧。

   不会的阿,反馈信号接到同相输入端的阿,但是有缘运放的增益是正的,但调整管确实负的,困惑阿

P4,P5应该用电阻代替

    pmos2极管连接,只起分压作用的呀,没影响的的吧.

求高手解释 想知道

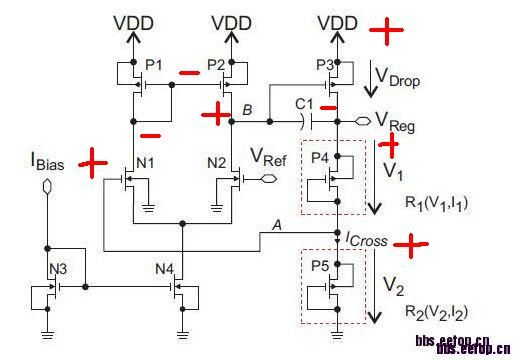

模电书里面有讲过正负反馈是怎么判断的 画一个正号在电源，从电源出发经过pass管，经过分压电阻，经过op，在经过pass管回到输出，如果这时的输出的符号和之前的那个在输出的符号式相反的话 你的反馈就做对了

仿频率特性就是断开反馈点，加vdc  仿stb

    还不是很懂啊,求10楼详细解释...

先把P4，P5换成电阻，如果还是有问题，就是直流偏置点设置得有问题

愿闻其详

您现在因该是要看open loop 的AC 响应。请断开A的AC反馈通路，保留DC 通路。

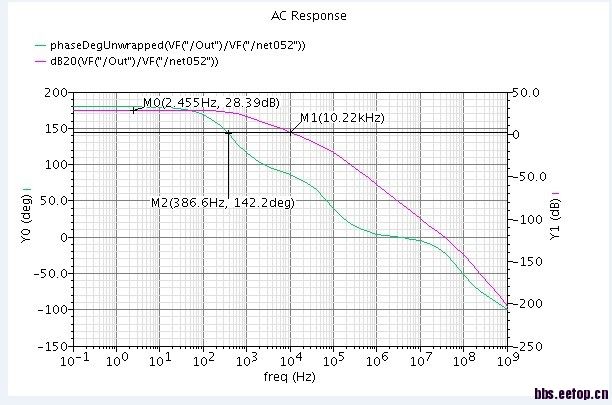

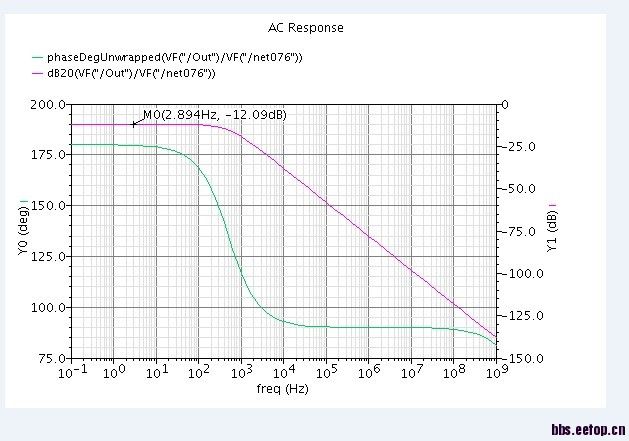

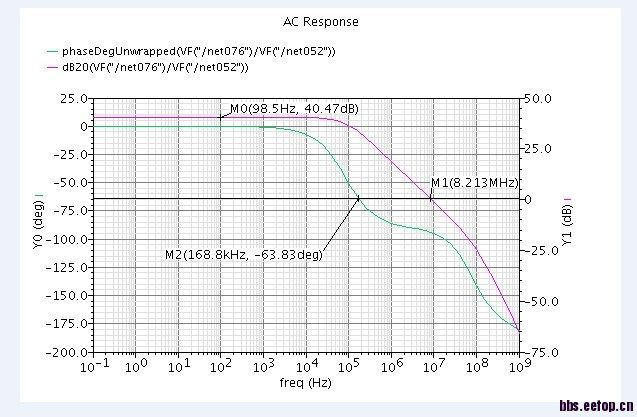

如图所示,分别是运放,调整管和整个环路的增益,关键问题是增益抵消了一部分...

LDO是一个闭环，
要AC仿真的话，
有两种方法，
1， 开环仿真，
2， 闭环仿真
由于开环时的直流工作点必须设定好，所以开环仿真会比较麻烦
建议采用闭环仿真
闭环仿真，必须制造一个DC通路，AC开路的环路
用足够大的电感就可以实现
对于这个LDO，AC开路可以选择A节点，
在分压点加入一个电感，电感串联一个AC源接到反馈输入端，
AC源和电感相连的节点，接一个到地的电容，用来实现AC接地
一般可以选取L>1H, C>1F, Vac=1V,
如果严格一些，在分压点还要加上一个等效的负载电容（运放输入点的电容）
观察分压点的幅值和相位就可以了

按LS的方法果然可以，谢谢！

    调整管的尺寸很大,导致这里的带宽很低.

LDO的补偿形式有两种
1. PCB level有外接电容（Cout>0.1uF）
这种情况下，主极点在输出端，内部极点的频率较低，可以通过外接电容的Resr产生的零点来补偿

2.PCB level无外接电容（Cout<~nF）
这种情况下，主极点在内部，把内部极点作为主极点的同时，还可以通过零点的产生来补偿输出点的极点（极点补偿的方法有很多种，比较好的是采用动态极点补偿的方法）

    看错了

hah 小case
你的第二级增益很小，其实不是负的，是增益<1 而已。
设第一季增益为A1 （非db单位），调整管增益为 A2
则环路开环增益为A=A1A2 但是你仿真是分开仿得 所以 log（A）=log(A1A2)=logA1+logA2
log(A1)>0, log(A2)<0 仿真是没有出错的，是你的第二级增益太小，也就是你第二级设计有问题

补充：
分开放你的第二级偏置回出问题。静态点不对。 你可以差些资料。这是基础的知识。最好自己动脑子掌握。

恩,偏置之前没有设置好,现在好了,但是环路的开环增益是输出端,还是反馈点的增益呢

    补冲一下,环路的增益在输出端取和在反馈点取,完全不一样.在反馈点看增益,完全成了一个带通的波形,不知道哪里出问题了.
