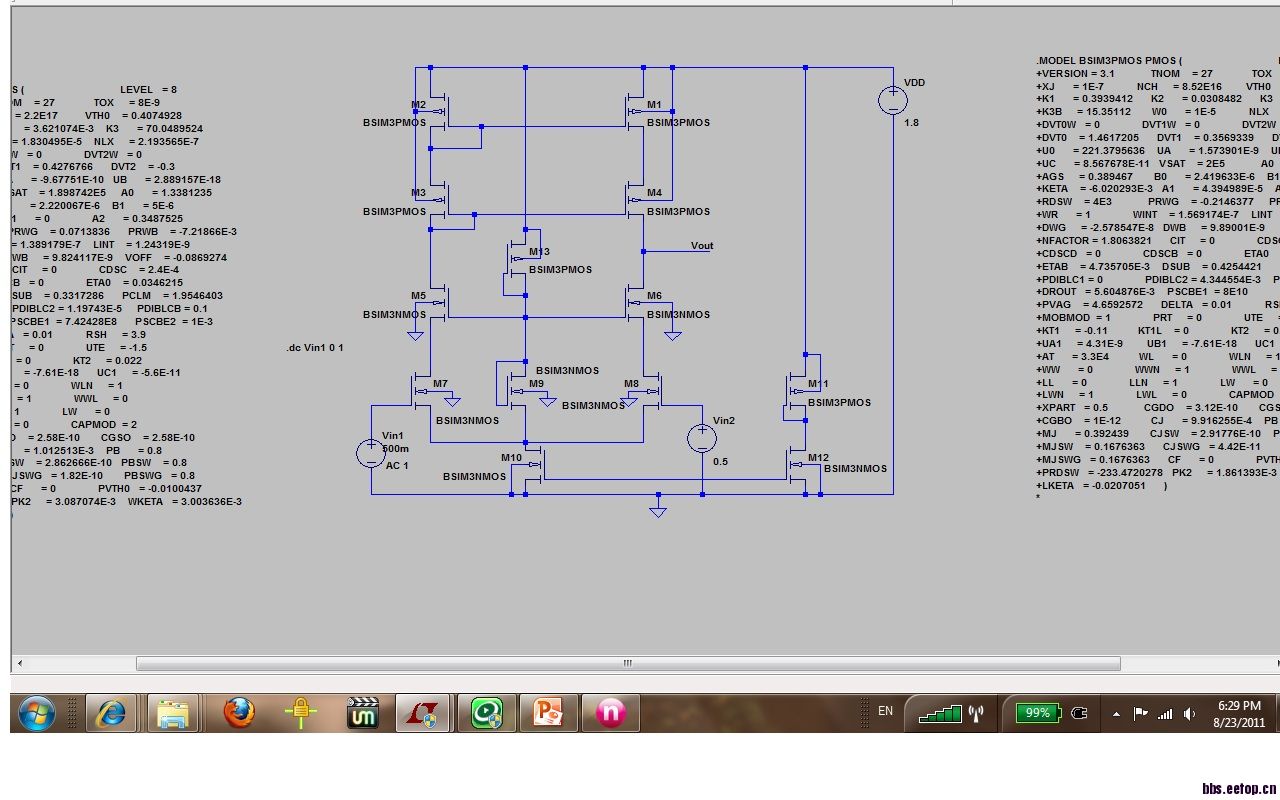

各位高手帮我看一下我画的telescopic op-amp哪里错了

    电压源加的不对，差模电压源不接地，接在两个输入端，共模电压源正接两个输入，负接地；
共栅管的偏置电压需要单独一路。

    多谢赐教，共栅管的偏置电压，由于本人用英文授课，不明白你指的是哪几个三级管

共栅管指cascode mos transistor

   是两个管子还是共栅的那一个?

ding lz

M3/M4/M5/M6都是共栅管。
M5/M6的bias电路你画的也没错，EE214 lecture中有类似的电路，
vin1和vin2的电压要设置正确，
vin1=vcm+vid/2
vin2=vcm-vid/2

这个电路结构上没什么问题 你的输入共模电平太小了 m10 会进入线性区的 尾电流也会随着变小；还有我怎么觉得你用m9和m13给共栅提供偏置很容易出问题啊

非常非常感谢各位的指导，末学感激不尽啊

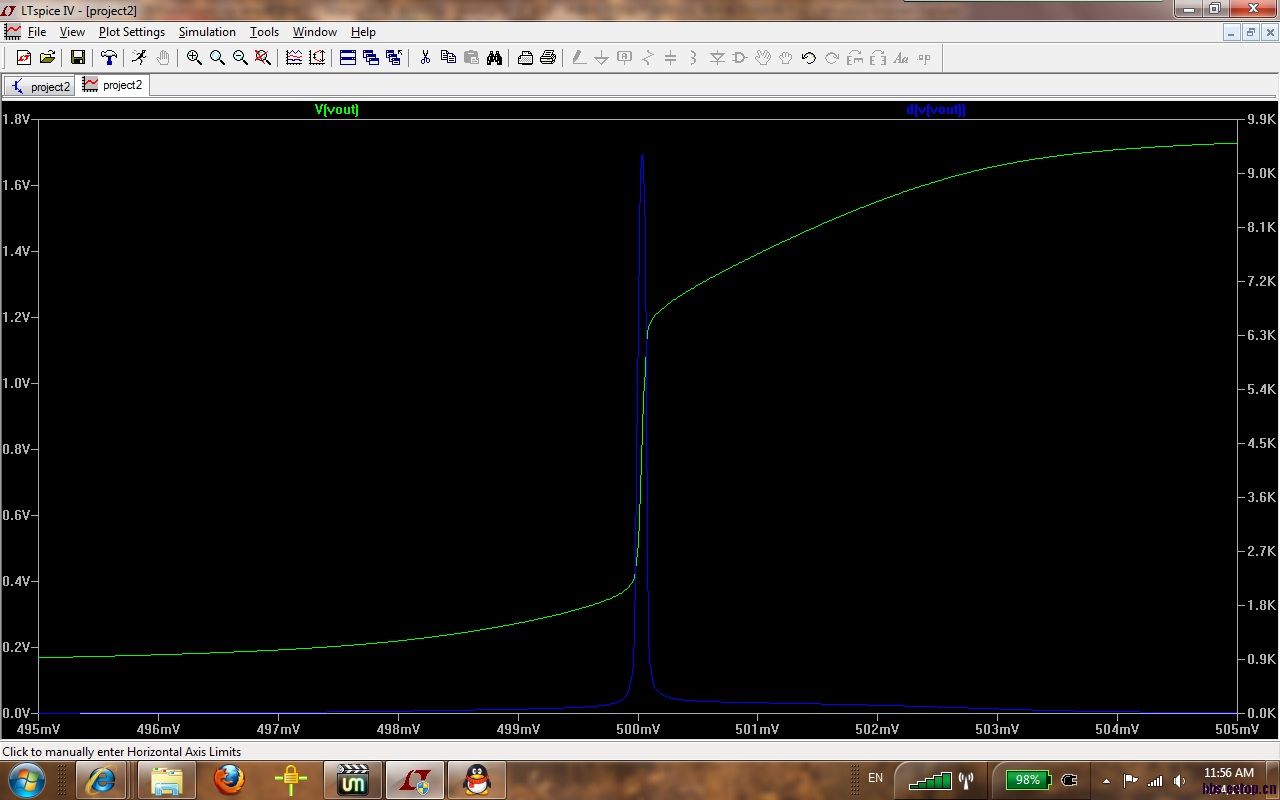

    多谢你的回复，其实我那两个输入电压是全差电压differential mode，不是共模common mode，我跑simulation （DC sweep）的时候，我的输出电压是常数，1.3v。电路图是我们教材上的，我看了伯克利分校的教材上也有，我只是具体地把它画出来，我simulate基本的全差电路图没问题，输入电压值设置的跟我这个电路图一样的。

[img]file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/$7759[UR~CZ~QO7`5QCMN)7.jpg[/img]

    多谢指正，我试一下，看可不可以。

可以了，非常感谢。这么明显的错误我居然没看出来，唉。

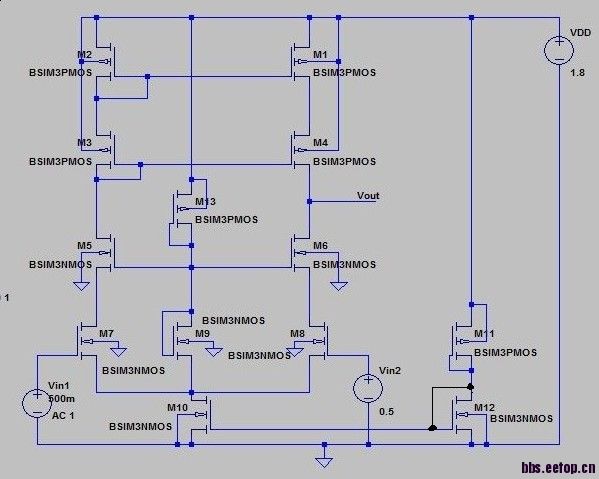

这是我做出的图，多谢各位的帮助。

M10、M12栅悬空了！

对不起，悬空是指什么?是没接地吗? 电路图我做了simulation 没有错误，上面我有粘贴输出电压的图片。

你把M5 M6的管子G级偏置跟随在M13的漏极（ M9的漏极）  你可以想一下  M5 6的栅极偏置来自M13 M9的漏极    而这个漏极电压未必便是你要给M5 6提供的直流Vb偏置   这会导致M56的gm和负载特性改变  从而影响整个电路的准确性    应当把尾电流源M10的偏置单独拿出     另：M5 6的偏置vb单独拿出
还有  你的电流镜也有问题  因为PTAT电流的产生很复杂（DOCTOR张说：这属于电源管理部分）  所以你可以把M11 M12  用电流源代替   或者直接给M10提供一个合适的VB  但可能会导致二级效应的增强
这是我个人愚见  请参考

多谢你的建议，我会试试你所建议的，我也是初学者，很多东西都不明白。

对了   M12的电流镜接法有问题  栅极浮空了！
M12的栅极和漏极应当短接

有人知道怎么去求电流镜M11的电流吗?在不去看spice simulation的结果前提下，最主要的是不知道Vgs的值,电路图按btbtbt更改的图为准。
