ALLEN书中CMFB的问题
录入：edatop.com 阅读：
还是以前的一个老问题了，Allen书上P159-P160，关于共模反馈有这么一句解释：“若v3和v4的均值增加，会引起I3和I4的减小，这就使V3和V4减小”。为什么I3和I4的减小会使v3和v4减小?

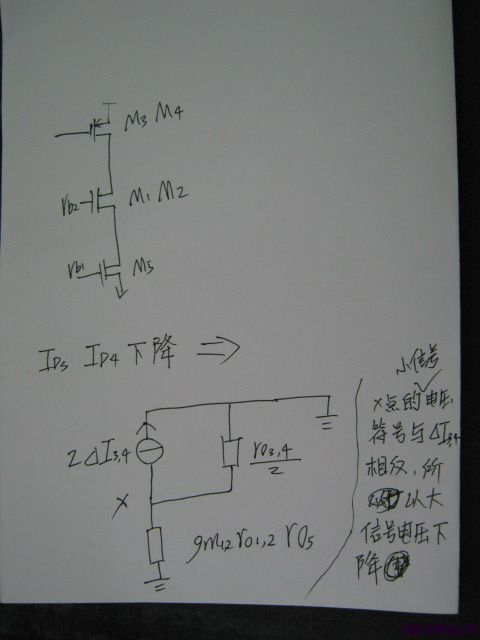

附图如下：
附图如下：
是沟道调制效应吧，就是M3和M4有限的输出阻抗。
考虑M3和M4的输出特性曲线，饱和区是上翘的，若v3和v4的均值增加，源漏电压减小，电流减小。
v3 v4的均值变大，流过MC2的电流变大，流过MC3的电流变小，流过M3 M4的电流变小 ，最后v3 v4的均值下降，这是个共模反馈
4#:,我想问的是：为什么M3 M4的电流变小 使v3 v4的均值下降?
考虑沟道长度调制效应。
可以用小信号来理解吧
感谢您的回复。
为什么问题不见了~
这楼地小编问地是什么问题哦~还有印象不~
問題不見了
