LDO高手，进来帮我看看怎么回事
录入：edatop.com 阅读：

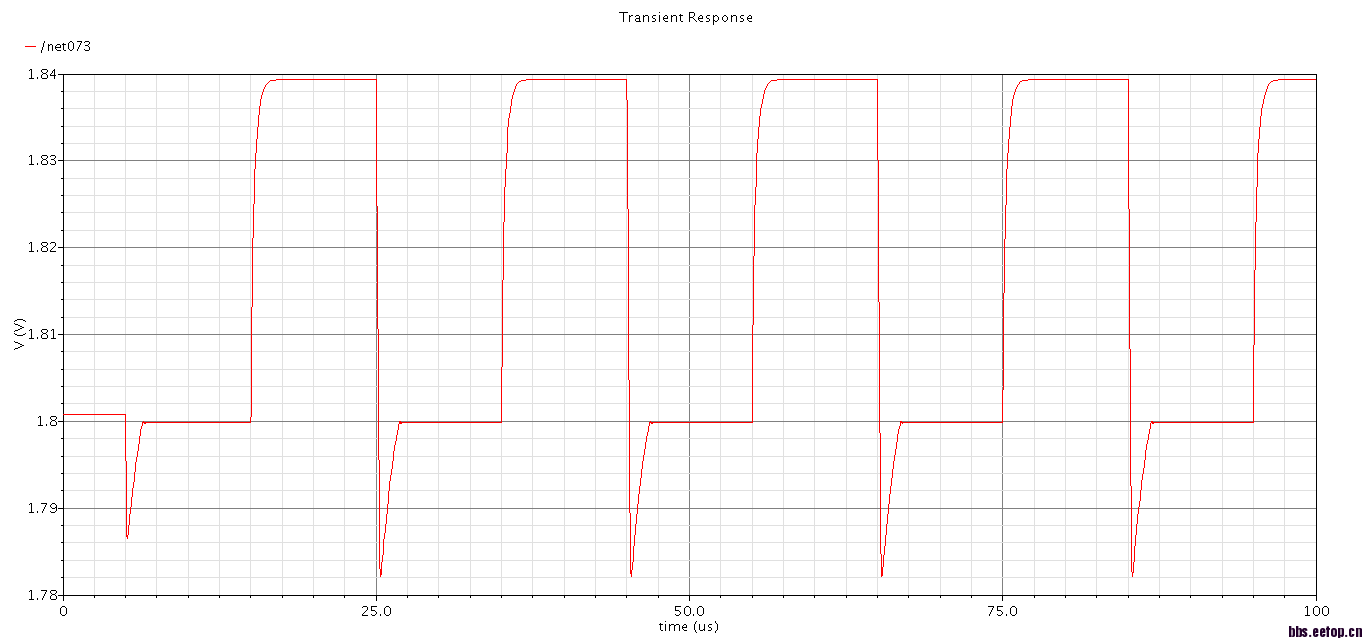

我最近在做一个LDO，可是瞬态仿真是这个结果，为什么负载电流从200mA回到0mA的时候输出电压不再是1.8V，而是大于静态值?求助。什么地方最有可能出问题啊。
没有问题，正确的结果。
因为tran仿真，当负载由大变零时候，高出的1.84V 是overshot，因为此时外界电容很大，负载又为零，紧靠较大的反馈电阻是需要很长时间才能1.84V 慢慢放电到1.8V的。
如果你想看到这样的结果，请把零负载的时间拉到足够长即可，肯定回回到1.8V
这结果是对的啊，不过1.8v到1.84v有些大了
把负载的其他情况也写出来，然后仿一下开环的频率特性。把图贴出来。
我觉得这是对的，LDO的load regulation造成这种结果，负载不一样时，loop gain是会变得，现在看来你的load regulation 就是40mV, 有点大，不过先看看loop gain 再说吧。
你的输出电阻有点大，增益还要再大点才行！
增益不高导致的，或者直流偏置点不太对了
增大增益 或者减小电阻！
请问你说的静态的时候，负载电流是多少，0么，还是有一个值
看看工作点?增益够不够大?交流仿真一下！要是都对的话，就是功率管小了一点点！感觉你的图基本上应该是对的！
