电压电流转换电路的环路稳定性问题？
录入：edatop.com 阅读：

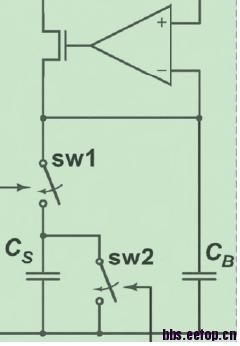

电阻是用开关电容实现的,现在问题是这个电路怎么补偿?
我在运放输出端加了一个对地电容,但运放输出还是有一定的波动,大概几十毫伏；这导致转换电流很不稳定.
旁观一下，学习一下。
这个电路如何实现电压转换电流的?疑惑！
还有上的MOS是N管还是P管?
在线等待小编的解释！
直接用电阻好了
lz学院派的么，直接电阻好了呀，反正工艺变化都是20%左右
電容加大呢?
是NMOS管，运放同相端电压虚短后除上等效电阻就是电流
我就要用电容等效！
好吧，电容等效。电容等效电阻是一个平均值的概念，nmos管子电流在开关切换过程中急剧变化，在sw1闭合的半周期平均电流为2i(而且还只是平均，实际过程近似是一个电流源给电容充电的过程），而在sw1断开的半周期平均电流为0.所以会有一个大波动。
所以，亲，还是用电阻吧！
