请问这种NMOS的layout是怎么做出来的啊?

录入:edatop.com    阅读:

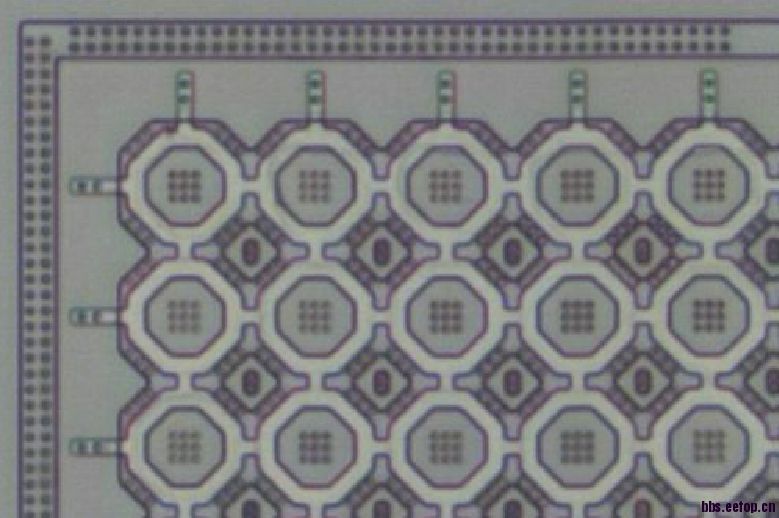

普通5V CMOS 16路恒流LED里面的NMOS输出管,大小是8400u/1.5u 圆形中间的是漏极,四个圆形中间的近似方形是源极。漏极最大工作电压是7V ,推荐最大工作电流为60mA,直接接芯片外面。请问这种layout是怎么做出来的啊?有什么好处吗?谢谢!

这是功率管,一是电流大,二是省面积,三是ESD好

那个不是圆,是正八边形

大的输出管,这样最主要的是省面积,成本小

这个管子的W/L=5600 , 如果每个W/L流过10uA电流的话,就是56mA了。谢谢大家!
这个功率管是厂家另外提供要增加MASK的是吧?
