双环反馈的稳定性问题
录入：edatop.com 阅读：

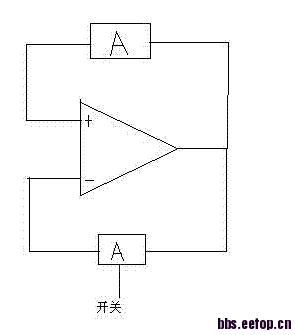

如图这样一个双环的反馈回路，反馈的支路都是一样的，不同的是其中一路加了个开关，由一个25k的信号控制通断
这样一个模型应该怎样仿真稳定性呢?开关通时两路基本一样，就没有小信号增益了，这又怎么办呢?
事实上，我尝试用STB仿，在运放输出端加probe，看瞬态的话肯定起振，但这时如果开关断开，却有80多度的相位裕度；开关通
的话没有相位裕度（Phase Margin显示NAN）。
在运放输出端和正端加个10p电容话，瞬态不起振了，开关断开相位裕度反而降为70多度；开关通的话还是没有相位裕度。百思不得其解啊
大侠们有谁知道的吗?
不知道你要干哈，一个是负反馈，另一个一定是正反馈。
加开关后，以前的那些时不变理论就不成立了，所以stb也自然失效。
实际中的开关电容之类时变电路都是近似成时不变之后再讨论的。
