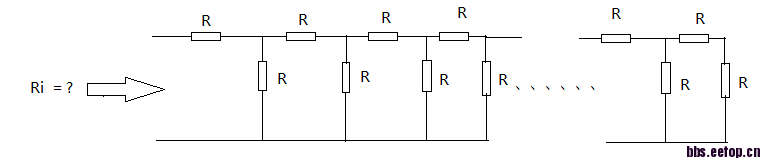

A/D面试时的一道T型网络输入电阻题,求解

A/D面试时,问的一道面试题,当时用数学方法推导的,但是面试官不满意因为可以很直观算出不用数学方法.请问一下有什么好的方法可以算出?

我猜想应该是R-2R 网络哦
不过你画的这个貌似有点问题。
DA中比较常见。
R-2R结构中从任意一个节点往下看电阻都是一样的，可以从第一节开递归 Allen书上DA那章有的

common sense

    好像画的是有问题，正常情况下从最后一组开始算起，都是一样的，一直可以推到第一级，

无限电阻网络增加或减少有限个电阻节点对其等效阻值无影响，设整个网络电阻为Rin，Rin并联一个R，再串联一个R，它等于原网络，所以Rin*R/(Rin+R)+R=Rin，解得Rin=R（1+根号5）/2

    正解

这个眼观应该不明了，毕竟是一个无理数

....

要是R-2R就简单,当时我也想是不是面试官画错了.但我想他应该不会画错,因为他还看了我用数学推的过程.

电路分析里面的考试题嘛

5楼的方法应该是对的，但是要说直观的算出。难道要直接能看出?

    dddd

估计考官是说：当年老子把这题都背下来了，看一眼就知道答案

不负责任的考官，是我的话还要鼓励数学计算，这代表了能力和思维方式，顶LZ

竖的那个应该是2R,除咯最后一个...这个就是从每一级看下去都是R.

    难道竖的都是2R?
