关于一道笔试题的求解
录入：edatop.com 阅读：

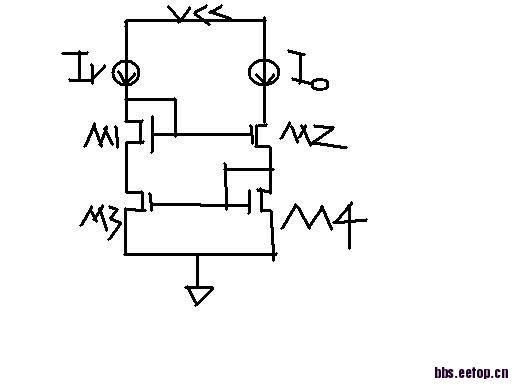

如图，（1）求解Io和Ir的关系，（2）如果知道M3和M4的尺寸相同，那么M1和M2怎么设置，才能镜像准确?
Gray书上有写，page 277， Wilson current mirror
谢谢……NICE
我刚看了下，好像不是啊，Wilson是三管的啊，这个好像是个环路，你帮忙再看下吧……
M1=m2
就是gray书上的，改进型的威尔逊电流镜
书上有哒，主要考虑沟道调制的影响
这个结构可以抑制沟道调节效应啊
能讲下如何抑制的吗?
输入输出关系是Io=（W/L）4/（W/L）3×Ir
能具体讲讲吗?是指匹配Vds吗?还有一个问题就是说这样的输出阻抗该如何计算啊?感觉输出阻抗变小了啊?
xuexi
