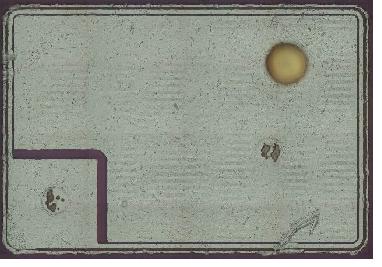

一个奇怪的芯片版图

另外一端在背面, 纵向的功率MOS.

VDMOS.

这是由工艺决定的。

做反向的要低调啊，低调

可能S和B短接，芯片直接用导电胶贴在Leadframe上

是纵向管吧，芯片背面背金，引出S吧

?

那天我反向的也是这种芯片就好了，够简单

就是一个VDMOS吧
LZ能否把芯片的型号告诉下?

做反向！

杯具
这种东西应该很依赖工艺

见识了一下

看不出来是多晶啊，不会就是个二极管吧?

应该是一个VDMOS管。

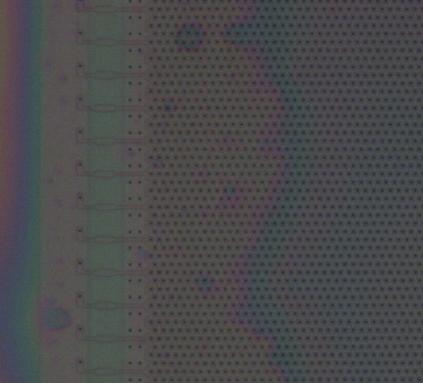

hex-fet vdmos

别人就是防止做反向的抄袭啊。

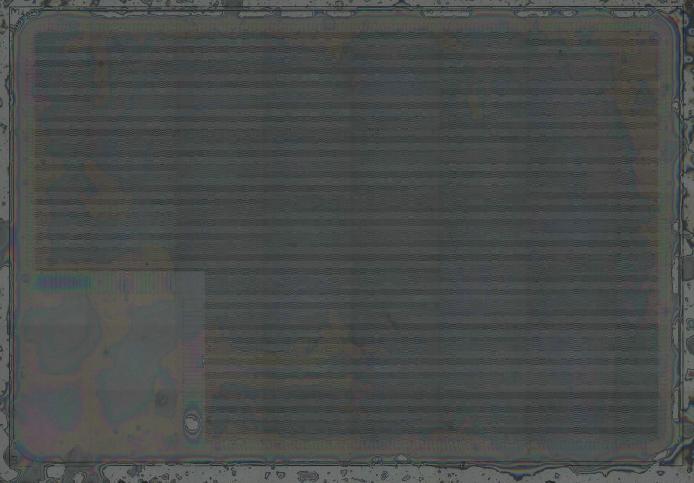

就是一个功率VDMOS管，corn处是gate，大面积的是source，背面是drain。

哪个公司的管子，IR的还是ON的?

我见过这 应该就是PMOS 背面是S 和B 端

VDMOS管

vdmos不奇怪

答案已经有了

看不懂，帮顶一下吧

没错，是MOPFET,   S是背面。

vdmos

一点看不懂

这个是mos，还需要做什么啊。另一端在背面，通过导电胶或者其他的连出去。

我勒个去。居然还有人做反向。

用不着哭吧
