XTAL仿真时无法完成跑Pnoise
录入：edatop.com 阅读：

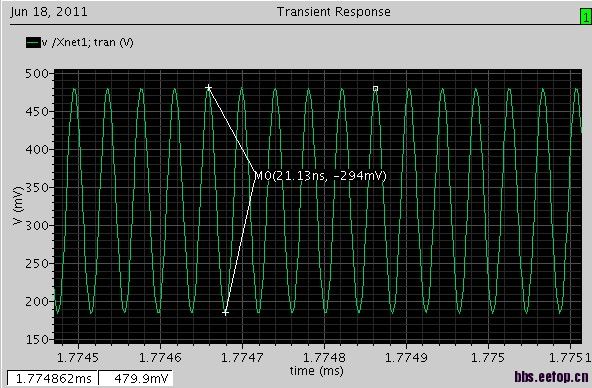

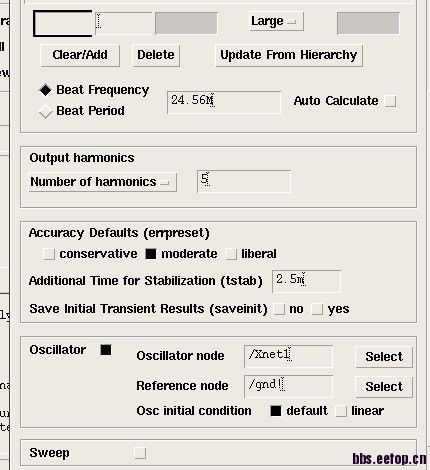

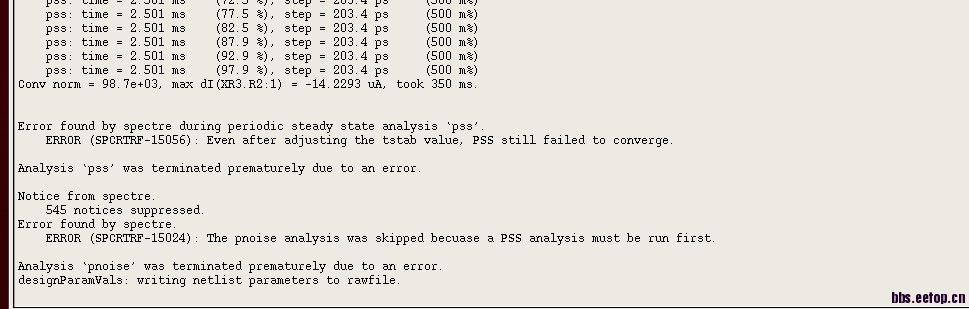

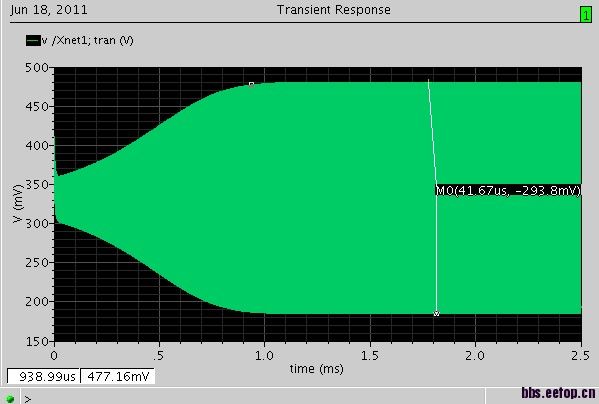

这几天好不容易把XTAL的结构定下来，开始跑tran，一切正常，就是振荡幅度的峰峰值只有300mv。起振时间大概1.2ms。之后开始设置了PPS+Pnoise仿真，问题就出现了。仿真总是PSS没跑完就结束了.有时我换到服务器上的cadengce时一开始是可以跑完PSS和Pnoise，但是之后又不行了。详细的提示如下图。 哪位有设计XTAL的经验的大侠来帮小弟解决这个问题?
对于这么高Q值的振荡器，个人感觉仿真器无能为力。试试将beat frequency填大一些，比如40MHz。
点数太多了。
建议10倍频 就只模拟一个频率点
此外，模拟的时候，算法选择gear only
