bandgapo的输出曲线很诡异
录入：edatop.com 阅读：

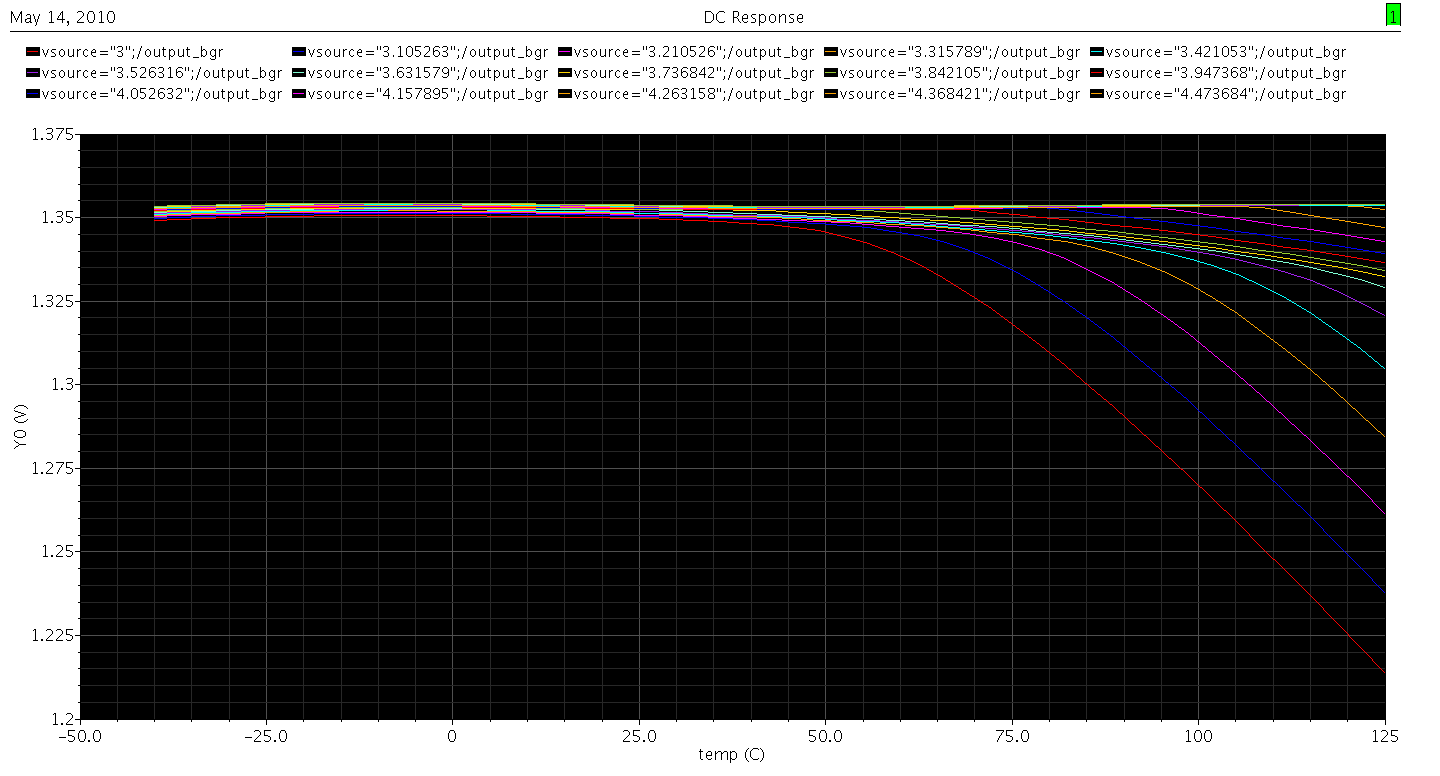

如图所示，bandgap标准电压源5v，在对电压源从3v到5v变化仿真时，出现了这种情况，初始值都不错，但从某一个温度点开始下降，请问这可能是由于什么原因造成的?
不知道
說明太少，難以判斷。
那類 bandgap circit ? cmos or Bipolar ?
高溫下vbe 還有 i 變化如何 ?
不贴电路，让人猜?
有没有出现仿真报错或警告之类的? 有没有用理想器件仿真? 或者可能是某个电阻的温度特性引起的?
应该贴个原始电路的！
1# afujian
可能是Leakage Mismatch，在高温明显！
可能有管子进线性区了
设置高温看下op
看起来很奇怪！
ddddddddddddd
估计是在低压高温下管子进入饱和区
估计是有另外的反馈环路起作用了，比如说启动电路、温度保护电路等等
some some
检查运放有没有管子进入线性区?或者启动电路出问题了。
thanks so much
不知道
需要看是哪些线出现问题，估计都是3V，因为电压太低，导致opamp无法正常工作。
检查出问题的电源电压和温度条件下，OP的静态工作点是否正确，即管子是否工作在饱和区。
Amplifier gain drop or device leakage can cause this issue.
支持一下！
可能是高温下静态无法建立把，个人猜测
随便找一种挂掉的状态，跑一下DC，看看是不是有管子死掉了
觉得工作点就不是很对的样子，没见过bandgap出来是1.35的
要仔细检查
觉得工作点就不是很对的样子，没见过bandgap出来是1.35的
要仔细检查
