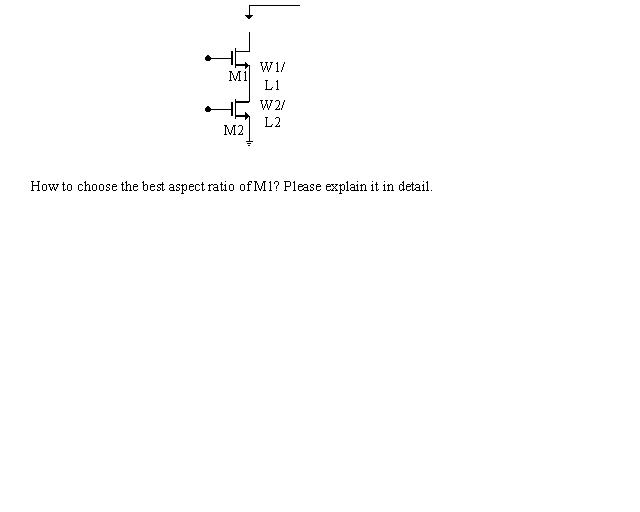

How to choose the best aspect ratio of a cascode mos？

use min length and keep it in subthreshold region

   您的意思是一切都以在亚阈值模型区吗

为什么要做到亚阈区?

    同问，为什么不工作在饱和区

mark,同问

    对这个管子的要求是：gm够大，寄生电容够小。处于亚阈值区，gm最大；选用最小L，寄生电容最小。不必处于饱和区，更不必取成和下面的电路镜管一样的尺寸。

  谢谢你的解答

M1管子的作用是什么?

“对这个管子的要求是：gm够大，寄生电容够小。选用最小L”这些都是对的，但是处于亚阈值区就最佳吗?不是。Id被M2决定，在固定Id的情况下，要使m1处于亚阈值区，只能靠增大w1使它远大于w2（为了维持M2的饱和，不能降低vgs1），随着w1的增加，gm1平方根增大（如果深度进入亚阈值，连平方根都没有），但电容却是线性增大，这是一桩不划算的买卖，除非对速度或高频响应不关心

    在亚阈值和饱和区的边缘即可，即Vgs-Vth稍小于0.

    W1不需要大于W2，因为M1的L远小于M2的L。比如采用相同的W，当M2处于强反型时，M1已经自然的处于亚阈值了。
举个例子，0.18um ,M2的L=1um, M1的L＝0.18um(可以稍大一点，比如0.2um)，W＝5um，流过10uA的电流。仿仿看。

这个问题没有最佳，最佳是指哪方面?阻抗最大?消耗电压裕度最少?还是同等电流速度最快?
如果L不取最少值，搞到1um以上，说明不关心频率响应了，这时其实L2再大点，效果更好，阻抗更高，w1甚至可以比w2还小，分布电容还能更小。
什么是最佳，要看应用在那里。

很好的学习贴。谢谢

it depends on your application
if it is used for analog applications, and you care the output voltage headroom, then, use a larger W/L and smaller L to get the largest voltage headzoom;
if it is used for RF applications, such as LNA, then what u care is NF & Gain, the larger W/L the better NF, the smaller gain, there is an optimal ratio, between 0.5~1 usually.

thanx，learning more

要求工作于亚阈值区，还真没听过，一般都工作于饱和区~
