sigma-delta ADC 调制器问题

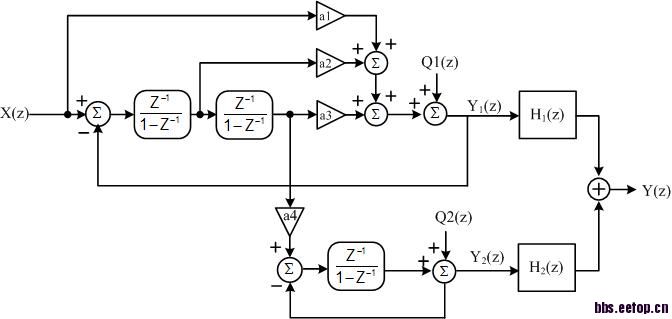

最近在做sigma-delta ADC，调制器架构如下图所示。采用的是三阶（2-1）MASh结构，第一级2bit量化，第二级1bit量化。

用hann window FFT

你的理论设计是多少位的啊，你的第一级采样电容大小?热噪声理论上是多少啊

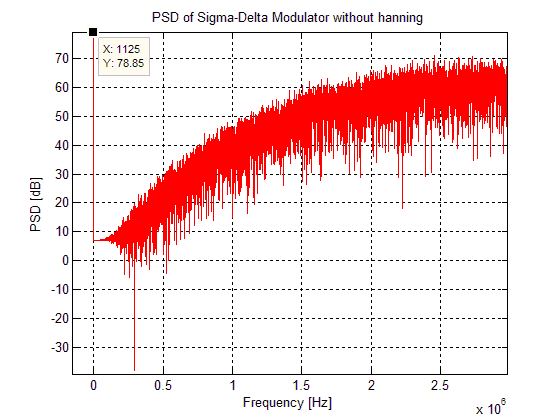

直接fft和加hanning 之后fft，对调制器输出而言，哪个更能反映实际频谱

    输出24bit， 采样电容1p左右，热噪声1.1*10-8V左右

    采样电容太小了吧，osr=128的时候，你要达到-110db的带内噪声，需要4p以上的电容啊，你这个24bit的，带内噪声要小于-146db，加上-20db的余量，采样电容应该大的惊人啊

    如果真按24bit 146dB来计算，采样电容会相当大，但是事实上SNR不可能达到140+ dB，所以估算的时候是按照16bit的有效位来计算的，然后加上了一定的余量

    我以前做了个16bit指标的，采样电容用了3pf，osr=128的，测出来结果是14bit，你可以参考一下

加窗和不加窗没啥区别。
如果你有足够耐心，慢慢移动fft 的起始点，不加窗也有可能得到很好的fft 图

    好的，谢谢哈。问题的原因我已经查出来了，主要是因为调制器输出中含有几mV的直流失调，所以导致做fft分析时加窗与不加窗会有区别，不知道你当时做的时候是怎么处理直流失调的

    这种方法我也试过，确实取点的位置不一样，fft分析结果就不一样，但是如果每次分析都这样处理的话，就太麻烦了。而且hanning窗可以防止带外的噪声混跌进带内，所以现在看来调制器输出加hanning窗是绝对应该的

    是要加窗函数的，我当时加的blackman窗，窗函数对直流信号的衰减还是不错的

    最好采用调制器两路输出的差来做分析，这个直流成分会抑制的比较好，不要用一路输出减去共模电平来分析
