请教关于电平转换的知识
录入：edatop.com 阅读：
例如在一个eeprom中，读写擦的操作需要用到不同的电压，所以必须有一个转换电平的电路，小第是新手，请各位大人帮忙介绍一些有关电平转换电路的知识，或者提供一点参考的资料，谢谢了！
从高到低稍微简单一点，从低到高可以用到charge pump
这样的数字电路应该有两种电源电压吧?如1。8V和3。5V
数字信号1。8－》3。5 用level_up
3。5－》1。8反向器即可
谢谢楼上的各位讲解，我现在知道应该用charge－pump电路
一般EEPROM模块都会嵌入一个电荷泵的
charge pump
+ level shifter circuit
有meiy偶跟具体
最好给出结构

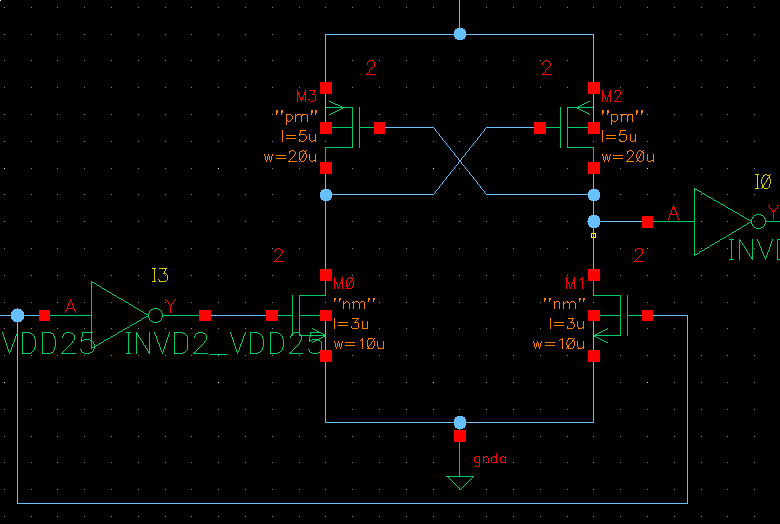

这是其中的一种比较简单的结构。
能解释一下图吗,谢谢
左侧的反相器使用的是较低的电源电压，右侧反相器及那几个MOS管组成的电路是接较高的电源电压。
M0和M1的栅总是被一高（VDDLo）一低两个电平驱动，一ON一OFF。设M0－ON、M1－OFF，则M2的栅被M0拉到较低的电平，使M2－ON，这又会驱动M3的栅到高电平（VDDHi），使M3－OFF，M3－OFF会使M2的栅被M0进一步拉到地，M2完完全全地ON。
M2和M3之间的正反馈使输出不会是一个中间状态。
如果是做芯片用CHARGEPUMP 可以产生高压，如果是使用芯片，用LM317做一个控制分压比就可以了
不知小编，还有没有在做EEPROM?
我现在做的EEPROM中的Charge Pump是全PMOS的16级链。
电平转换需要两组电源电压的
很显然，charge pump！
牛人很多啊，学习啦
牛人很多啊，学习啦
留爪一下
charge pump?
