关于电路共模电压调整的问题

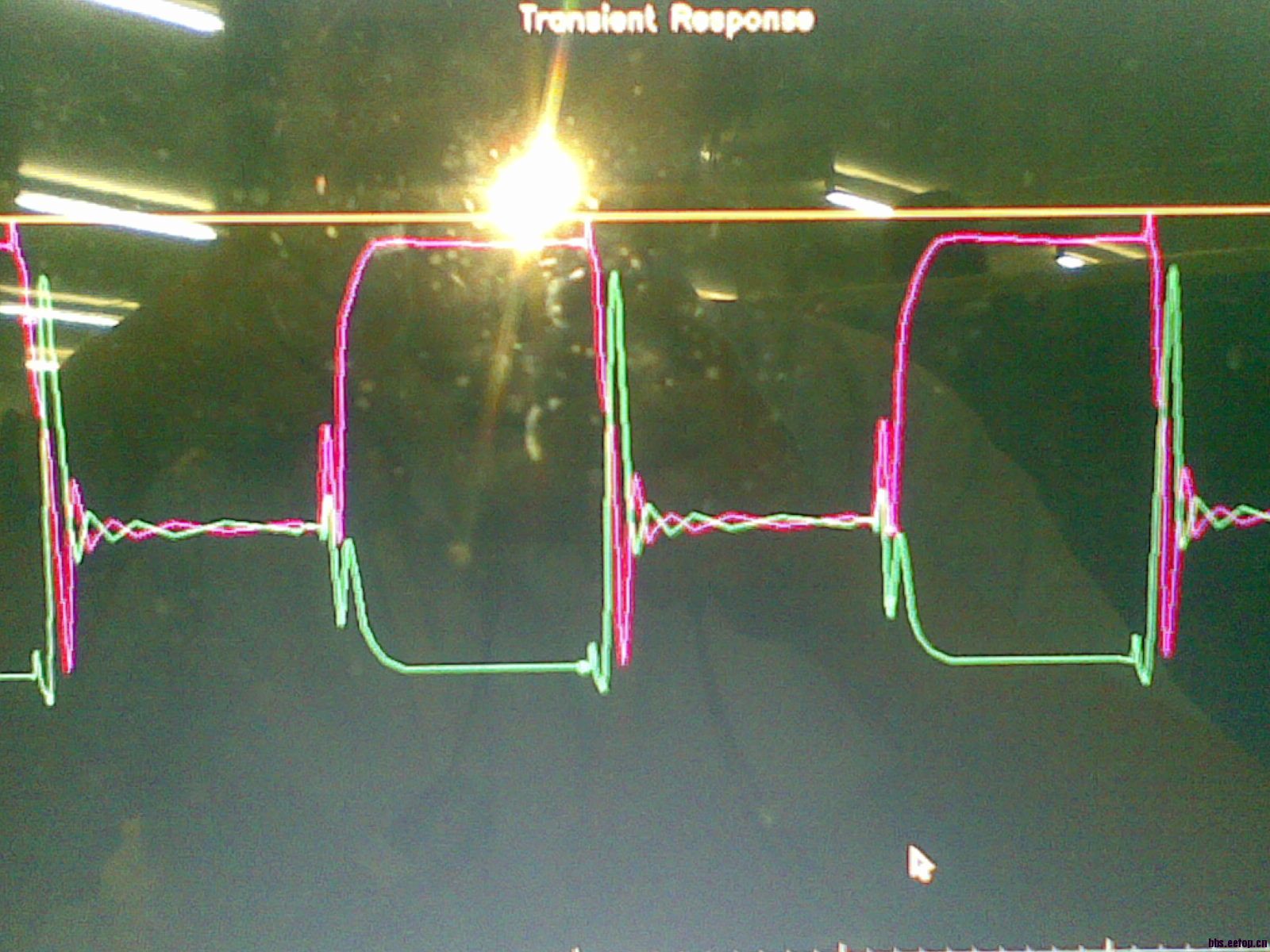

在全差分开关电容采样保持放大电路中经常遇到这样的情况，如图。就是差分输出的信号并不是均等的，图上的信号明显是上方的幅度大，这是因为共模电平没有调节好的原因吗?也就是共模电平本来就比设定的偏高?那么这种情况应该怎么调节?是调节运放，来改变共模输出电压，还是调节开关电容共模反馈电路?还是说外围的采样保持电路有问题?个人感觉运放的共模点调节的已经比较准备了，请各位不吝赐教。

没有人回答，

共模反馈电路有问题；看波形，估计你的开关共模反馈电路中两端端电容比例为1:2；建议仔细查查电路中电容的m值。

  是1:4.多少是合适的呢?有什么讲究，始终不太明白

估计我没有说清楚；
假设我们将两电阻RN、RP串接于运放的正负输出端，取两电阻分压作为共模反馈电压，则有
VCM=(VON*RN+VOP*RP)/(RN+RP);
若RN=RP，则VCM=（VON+VOP）/2 ，也就是VCM处于VON与VOP中间；若RN不等于RP，则VCM偏离（VON+VOP)/2;
同样的，若采取开关电容共模反馈，你必须保证采样运放正负输出端电压的两个电容完全相等，才能使共模电压处于(VON+VOP)/2

dddddddddddddd

   哦，明白你的意思了。不过我的电路里，正负输出端的容值给的没有问题。
既然 longqingshan     这么热心，那再问个问题，可以看到图中共模时并不是完全平滑的，当然开始有抖动后来平滑是正常的，但为什么这个稳定性和跨接的开关有关呢，开关的尺寸越大共模越稳定，但是会影响放大倍数。这里的开关用的是传输门。麻烦分析下。

    你的共模反馈不够稳定。

就是普通的开关电容共模反馈啊，有什么特别的讲究吗?

不懂，帮忙顶一下
