电感Q的选取
录入：edatop.com 阅读：
电感的最大Q值 比工作频率处的Q值大，我们的工作区应该在最大Q值的左边还是就是最大Q值?

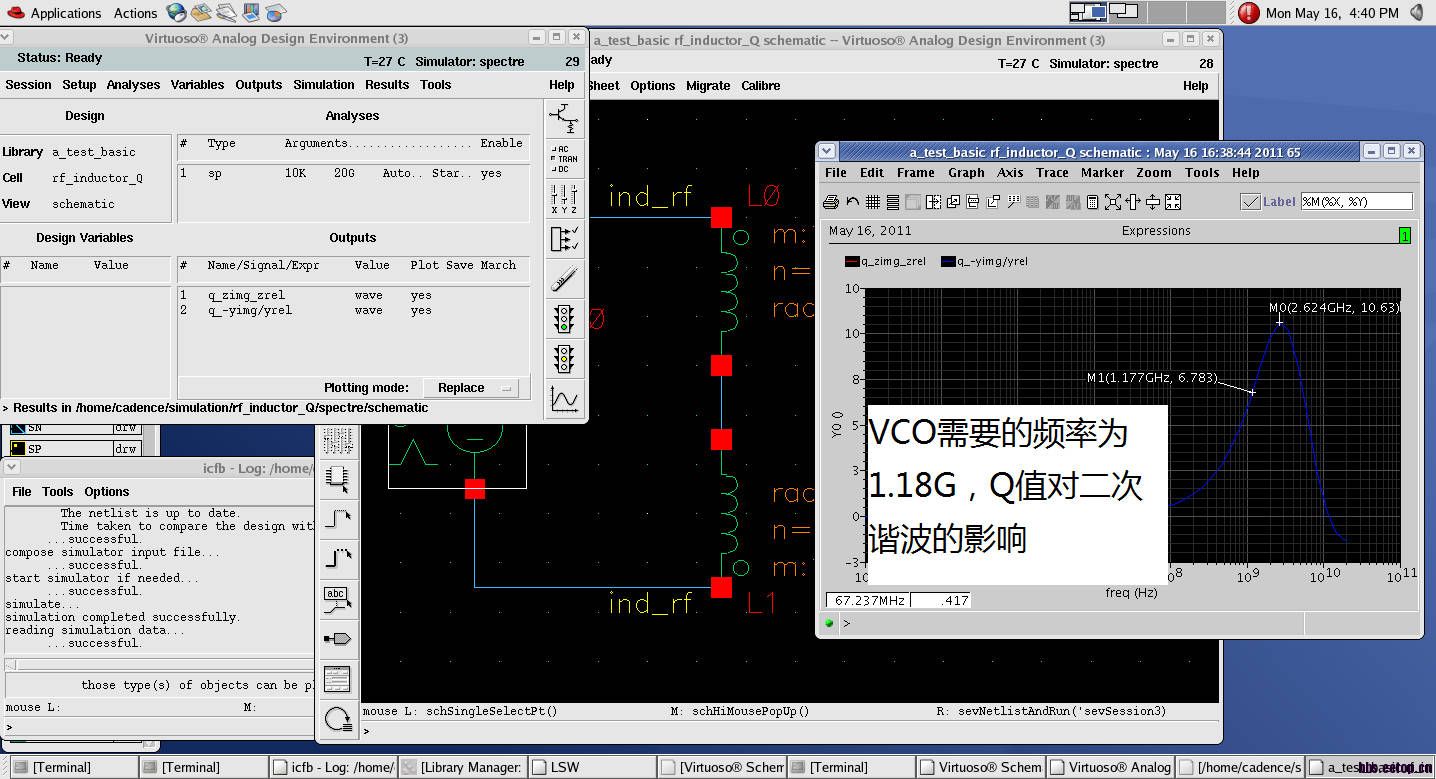

PS：1.因为当电感的最大Q值对应的频率为工作频率时，此时的Q值小于图中的情况。2.参考如下仿真Q值
http://bbs.eetop.cn/viewthread.php?tid=199855
Qmax那点附近叫做电感的自谐振频率，意思是说过了那以后它就不是一个电感而变成了一个电容，VCO工作频率最多取到Qmax对应频率的一半，不然感值变化剧烈，设计难度大
哈，看了一下其他文章，是这样的，超过一定频率后，电感值变化剧烈，总共分为3个区，但是在spectre怎样仿真电感值呢?使用 -1/(2*pi*f*Y11(img))的话，在SP分析后怎样把频率加上去呢，谢谢了
有个xval函数
经验证可以，但是那个公式算出来的结果跟理想的结果差太远了。
不太明白你的意思，一般电感的Q值最高的频率点都在10G以上，工作区域都在这点左边吧，凑不到最高的Q值很正常~
