跪求帮忙分析电路，多谢多谢
录入：edatop.com 阅读：

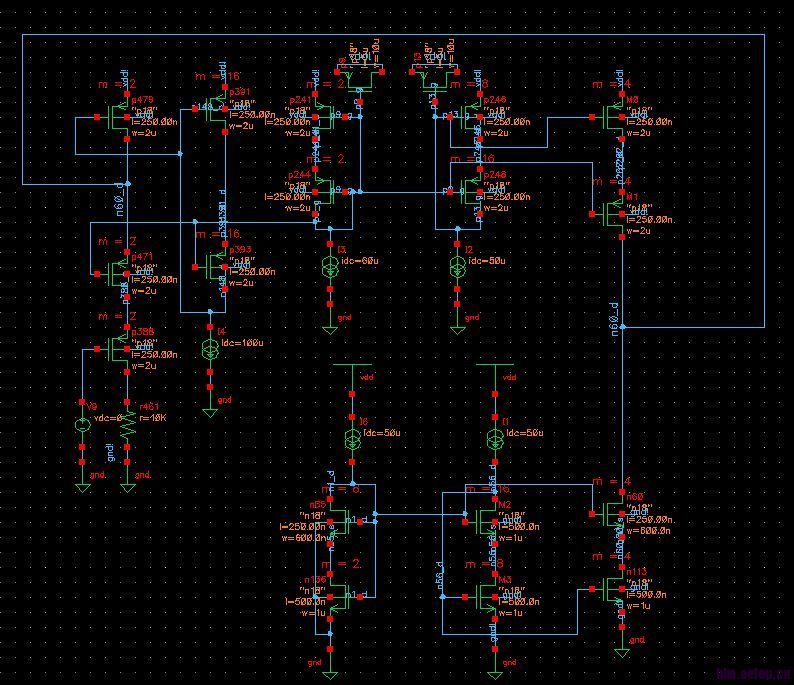

[attach]376439[/attach]
各位好心的大牛，帮忙分析这个电路了，感觉管子之间的连接关系很奇怪，有些管子不能工作在饱和区，希望有兴趣的好心人帮忙仿一下，说明一下原理，非常感谢！
各位好心的大牛，帮忙分析这个电路了，感觉管子之间的连接关系很奇怪，有些管子不能工作在饱和区，希望有兴趣的好心人帮忙仿一下，说明一下原理，非常感谢！
一个简单的放大器而已
能帮忙好好看看吗?可能有些管子就是不能工作在饱和去，但不知道他们的原理和作用，多谢了
我一点儿也没有看懂 坐等牛人出现
我看到的全是共源共栅电流镜，功能不了解。
是共源共栅电流镜，但仔细看看他们的连接关系，你会发现很奇怪！
普通的电流镜啊，在点n60_d实现电流相减，I(n479)+I(m0)-I(n113)，然后这个电流流过电阻r461。
小编在学校里吧?
我也是这么理解的，但是有些管子不用工作在饱和区吗?
