运放的小信号瞬态问题，求解脱！
录入：edatop.com 阅读：
小弟是新手，最近在仿真一个放大器模块，调整好参数后仿真电路小信号瞬态时，发现好像不稳定，在震荡。
放大器参数：增益90.35db，相位裕度69.28，增益裕度-16.92，增益带宽积：31.61M
放大器采用闭环跟随接法，在正端加信号Vpulse V1:1.799V V2:1.801V Tr,Tf都为1n，频率为80K

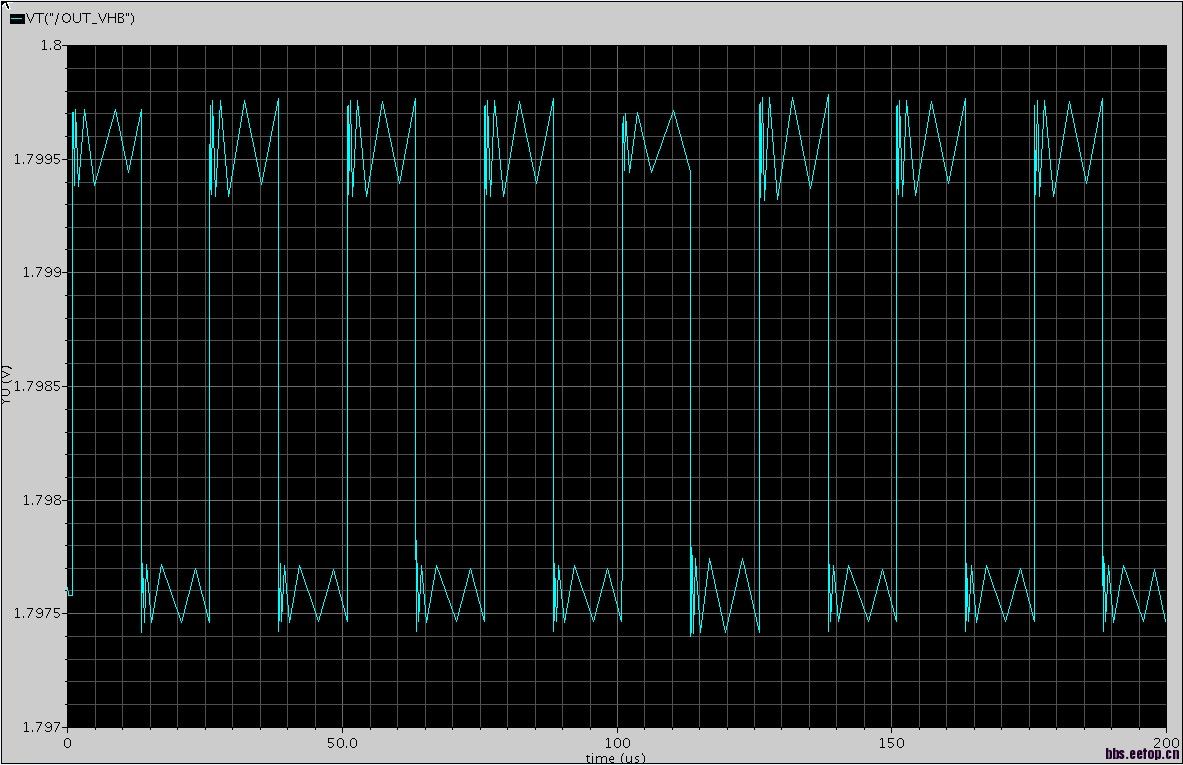

然后出现了如上图所示的小信号瞬态波形，没有碰到过，看起来在震荡，有没有牛人知道这个是为什么?怎么解决?
非常纠结，求解脱，谢了！
放大器参数：增益90.35db，相位裕度69.28，增益裕度-16.92，增益带宽积：31.61M
放大器采用闭环跟随接法，在正端加信号Vpulse V1:1.799V V2:1.801V Tr,Tf都为1n，频率为80K
然后出现了如上图所示的小信号瞬态波形，没有碰到过，看起来在震荡，有没有牛人知道这个是为什么?怎么解决?
非常纠结，求解脱，谢了！
你的 .tran resolution設多少?
看起來蠻不連續的
那些默认的参数我不会设置，都没有动过，不过刚才把tran 的Accuracy Defaults 下面三个选项点了第一个，锯齿消失了，好奇怪的东西。这是电路的问题还是仿真器的问题?这几天被搞的很懵了
问题终于解决了，谢谢了啊
tran仿真下面的三个点选择是精度的选择，第一个到第三个仿真精度依次降低。有时候没选择第一个高精度仿真时就会出现这个现象。不过这个波动那么小，估计都是nV或者uV级别的，其实根本不用纠结。
什么问题啊?
是仿真器tran精度问题让波形呈现不连续的类似震荡的情况，只要点上精度就ok了，因为波形不好看，我就纠结了，呵呵
仿真器设置的问题
统一楼上
