求助　关于CMRR的问题

录入：edatop.com 阅读：

大家好

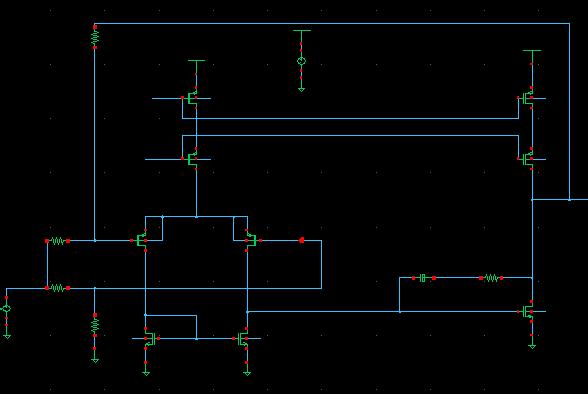

仿真时　图上是测试结构的搭建　给了１v的ac输入电平
CMRR是　DB20(1/VF'/Vout') //这里的Vout是运放的输出端
请问　我这样仿真是不是规范　?

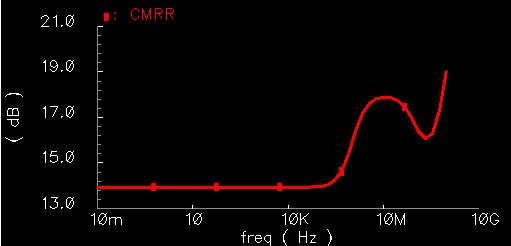

图２出来的CMRR是不是　过低了?　有没有什么优化的方法?
谢谢

大家看看

应该仿真开环，输入端加共模电平上叠加小信号

对不起，说措了。
PE Allen的书上，在第六章 313页有仿真CMRR的方法。
接成闭环仿真

我一般用Cadence的spectre中的XF来仿真，很方便。
P.S:一般做电路要做成那种有层次的结构。比如你这个电路，opamp要做成symbol，在外面加VDD，GND和各种的激励测试信号。这样比较规范，清爽。

谢谢　楼上各位

CMRR怎么算呢
