pspice model

有个K元件,里面有gian选项和V+和V-,完全线性的,你可以串上阻抗作为理想运放.

    k元件?在什么里面?哪个库?

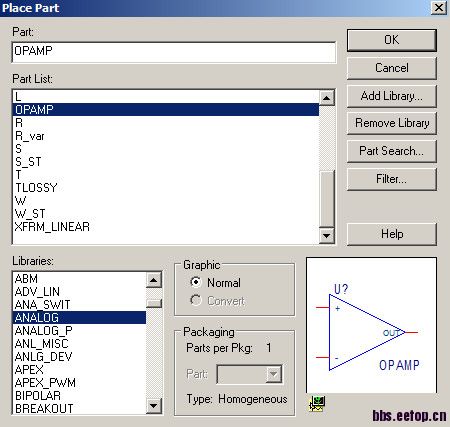

Pspice v 16.0, 在 Analog Library, Opamp.

    晕......我安定是9.2,ANALOG LIBRARY里面没有OPAMP   v16好用么?
    看来大侠用pspice很久了  对pspice很精通啊

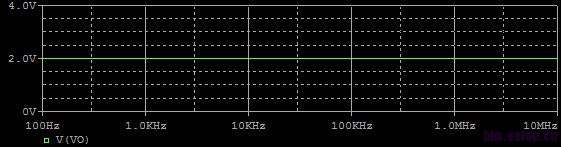

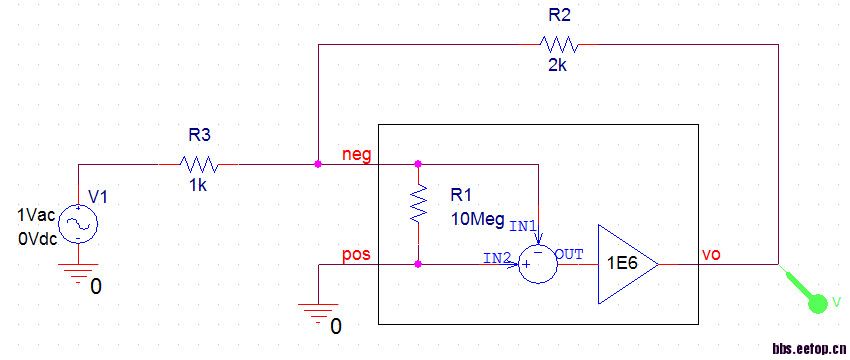

其實理想 Opamp 是可以用數學 model 來做的.  不一定需要固定 library.  我做了以下的例子讓你參考.  以 AC 仿真來証明它的功能.  其實你只要明白甚麼是 ideal opamp, 就知怎樣做 modeling.
要的東西在 ABM library 有.  分別是 diff 和 gain.  v9.2 都有的.  我不覺得 v16 跟 v9.2 有很大分別.  但好像 library 多了呢.  其實用 LTspice 也不錯, 而且免費.

補充一句..... 上面不是完全 Ideal...... 因為完全 Ideal 需要輸入電阻無限大, 放大無限大..... 仿真是做不到的.  只能兩者都用一個比較大的數值.

    再请教一个问题，就是我看书上说，运放可以这样一个形式来描述：A/（1+ja）(1+jb)，也就是指描述增益和两个极点，不知道pspice里面可不可以啊?
    再次感谢！
