bandgap求助

我设计的bandgap用的是折叠共源共栅运放结构，单独测这个运放直流工作点和PM以及其他指标都没问题，加在bandgap里后就直流也没问题，关键是如果加上启动电路自偏置的话就启动不了，我给VDD加了个瞬态，当VDD达到高电平时，bandgap的输出电压也达到VDD，说明没有启动，这是为什么呢?但我电路此时的直流工作点是正确的啊，输出电压等于1.2v，运放的两个输入端电压也是680.88mv和680.87mv，请高人指点。是我的结构有问题吗，还是不能用cascode结构来做bandgap 的运放啊?貌似听人说过cascode管比较难启动，

上个电路图看看，是不是运放调整范围有限啊。

可能是正负反馈出问题了

上电路图才能分析啊~

这话看的费劲啊，怎么输出电压一会vdd一会又1.2V到底是多少啊?

根据你的描述，我推测是你的启动电路将运放牵制了，意思是说你的启动电路的不能再运放启动之后就关闭工作，导致运放的输入电压牵制在0.7V左右！试一试采用PMOS输入管的折叠共源共栅运放，如果我推测的没有问题，换用PMOS输入管的运放之后应该可以工作，另外，你的启动电路需要修改，尽量保证电路正常工作之后，启动电路处于关闭状态！
有问题请回复，咱们继续交流！

楼上说得有道理，可能不是启动电路没启动，而是关不了，影响电路的支持工作了。

    我是用的Pmos输入管啊，而且我看了下稳定后的启动电路的电流只有20n，说明已经关了啊，也就是我如果给VDD加DC激励，那么我的直流工作都很正常，启动电路此时无电流，但是如果给VDD加tran激励（0到2.8V电源电压），那么Vref就跟随上升到2.8v，说明根本就没启动得了啊，但是我换成对称式结构的运放，Vref就只上升到1.2V，也就是能启动，我觉得是结构的问题，估计是cascode管不好拉起来

你的电源激励是沿很陡的吧,你用什么仿真工具,你要看一下仿真过程用的是什么收敛

干说很费劲的

好了好了，我明天上图，大家一起讨论，肯定有收获的

还指望小编上电路图呢，怎么没有动静了?

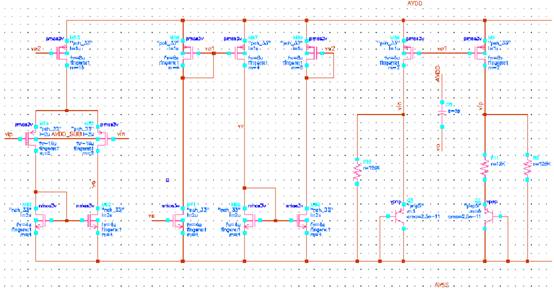

现在就上图哈，大家一起讨论下

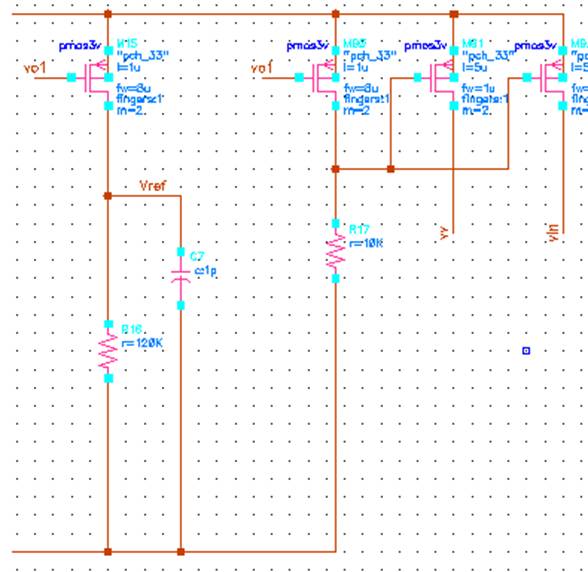

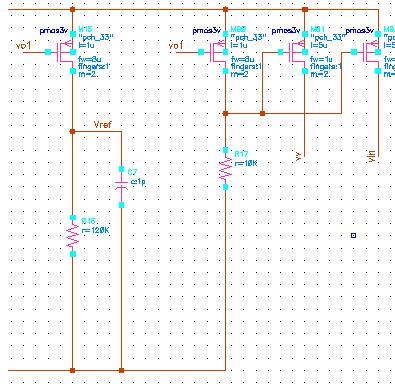

这是输出级和启动电路

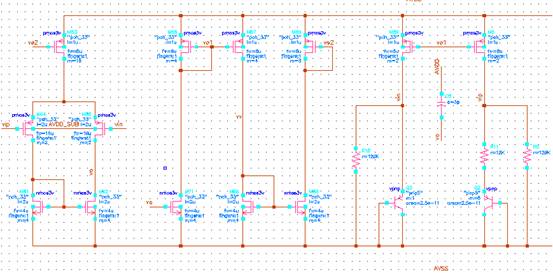

重新传下，刚才传的不

清楚

上电的激励与启动是有相关性的，在仿真的时候

不懂，能详细点吗

看下你折叠共源共栅运放的输入正负端有没有接反?

没有接反啊

没怎么看明白，但是感觉6楼分析的有道理

晕，这图画的，这么小的电路用那么多的net，截的也不清楚，结构看不清啊！

路过，看看。

你好，我想你的问题之所没一直没人解决是因为你的问题和图都太模糊了，说了那么久也没弄清楚你的问题是什么，我看了你的图好久，也没看懂你的电路图，何必弄那么多的结点，直接走线会很明了的。建议你先附上一张清楚的图，再清晰地表述你的问题。
  cascode并不存在启动问题，但是非电流镜负载的全差分的cascode通常需要共模反馈，否刚会使得上管或者下管进入线性区。
  Vref下面接的应该是电阻和PNP管的串联，而不仅是电阻，否则就不叫bandgap了。
  你说Vref=VDD,那说你的你P管工作在深线性区，也就是说栅级电压（运放的输出电压）为0，说明你的运放没能工作在静态工作点上。
