请大侠帮忙看一电路
录入：edatop.com 阅读：

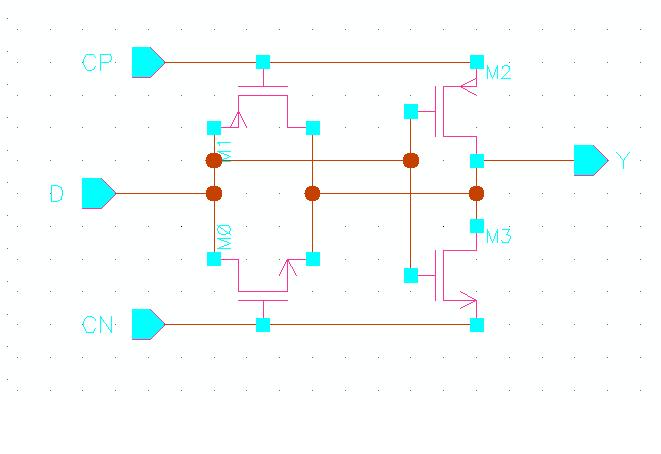

请各位大侠帮忙看看这电路是个啥子逻辑，管子尺寸都一样，应该是个组合逻辑电路，但是没得电源和地，我推导不明白，谢谢！
[attach]364832[/attach]
[attach]364832[/attach]
电路没有没有传成功呢
CP,CN应该是反相的时钟
CP=1,CN=0时，Y=D反；
CP=0,CN=1时，Y=D；
功能应该是个T'触发器吧。
楼上正解
这个是触发器，没错！
这个需要双井的工艺才能做吧，不然后面N管的衬底怎么接都不对啊！
谢谢大家
这是一个XOR，数字电路设计透视上有
这明显是个触发器，怎么会是异或门呢
至少可以用作异或门
