菜鸟请大侠指点---环形VCO中，快速通路和慢速通路问题
录入：edatop.com 阅读：

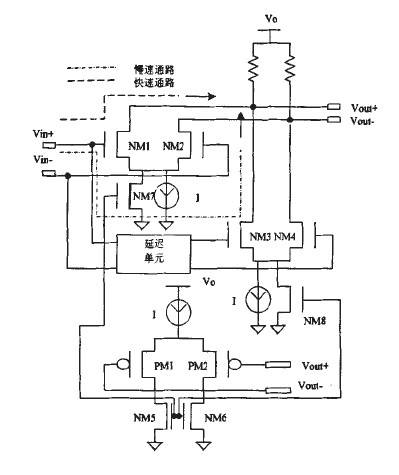

上面是单级的差分结构
看资料上说：输出信号是两通路的矢量叠加,Vcont调节两通路的增益.
当快速通路开启,慢速通路关断时,振荡频率最高;
而快速通路关断,慢速通路开启时,振荡频率最低;
Vcont使快速通路和慢速通路同时开启时,振荡频率由两通路延迟的矢量和决定.
疑问是 1，慢速通路经过延迟后频率不是不会变化吗?怎么说只有慢速通路时振荡频率最低?
2，快速和慢速通路的信号是怎样矢量叠加的?这个完全没有头绪。
惭愧的3，没找到Vcont。难道Vcont控制的是电流源?电流源旁边并联的N管是什么作用呢?
求大侠指点！
十分感谢！
vcont是PM1/PM2的栅压，其余的同求大侠指点
