POA的输出电平

录入:edatop.com    阅读:

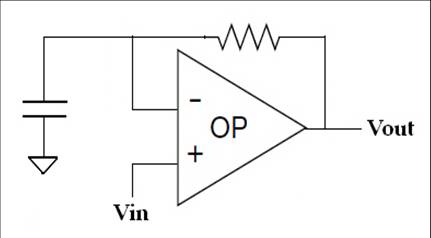

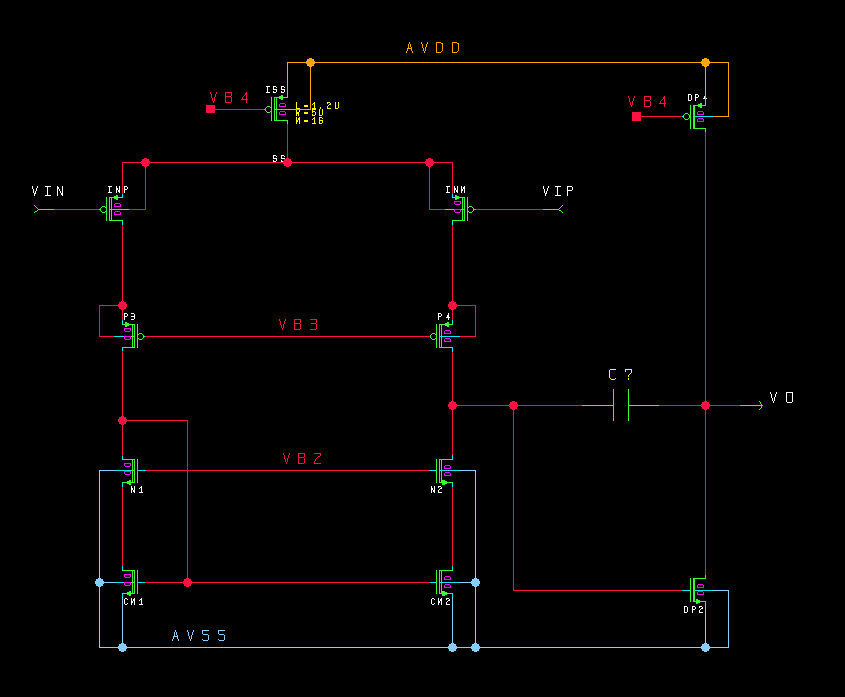

单端输出的运放(如附图),做. AC以及.TRAN仿真,

外面接法如附图,大电阻+大电感,

在前仿.TRAN完全没问题,POA的输出电平等于输入电平,

但是做post-sim的.TRAN时,

POA的输出电平(附图绿色线)会一直往下掉到0V,

请问这是怎么回事?








layout有问题,仔细做下LVS。

标题打错,是OPA,不是POA。
回2楼,DRC,LVS都过了,都没有问题。
但是POST-SIM就是有问题。

post-sim是什么?
