全差分运算放大器 瞬态仿真问题

VINP和VINN之间的差值是多少?

0到1.8v 电源电压 ， 共模输入电压0。9v ， 共模输出电压 0.9v  ， vin 和 vip 之间差值最大是正负0.5v

这样输入端的直流电位是多少啊?

vp vn 接入900m共模电压，vop  von 用共模反馈在900mv电压  前面差分阶跃输入峰峰值为1v  这样的话 输出为什么没有差分响应 一直保持在共模输出电平上呢?

现在也在仿真全差分运放的摆率和建立时间  我的书出是有差分摆动 但是不像输入
差分阶跃  前辈们请指点

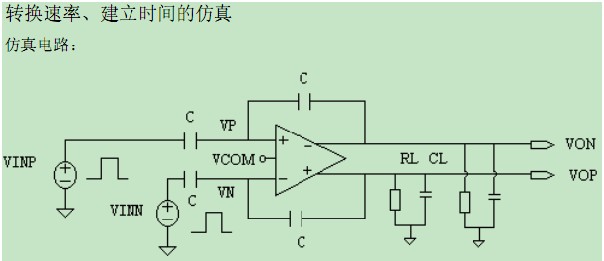

    你电路的搭建是按上面的那个图吗?

    "vp vn 接入900m共模电压"是什么意思，你内部用电源接死了，还是初始化到900mv?

    我用直流电平900mv直接加在VP VN两个节点上的，在运放（symble）外面加的   这个会把输出固定住吗?  根据线性叠加原理 我觉得不会  请大家指点迷津

很强的思路

你如果用电源把这两点接死了，输出是肯定不会有变化的，从直观讲，运放在工作的时候，VP
和VN也不会完全相等，除非你的增益达到无穷。另外，你接死了之后，就没有高阻点，电荷无法传递，所以输出就没有变化了

说得有道理
