求助,全差分运放

录入:edatop.com    阅读:

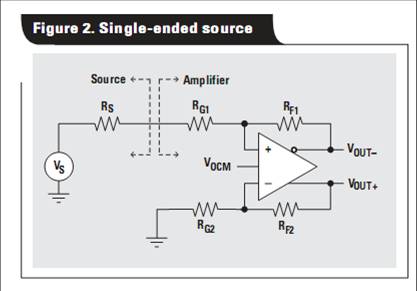

哪位大大能提供途中全差分运放的CMOS电路原理图,这是用于单端信号转差分的,不胜感激!

?

?

做一个全差分运放就好,但是共模输入范围一定要大。

请教楼上的大大,Vocm是连到全差分运放的哪个端点的?


vcm给全差分的共模反馈提供共模电平的吧

vocm 是差分输出的共模参考电压

多谢两位大大!



    为什么共模范围要大?运放输入端是理想运放的虚地啊,非理想运放的话也不会太高。


全差分运放的输入是差分虚地

顺便问一下,全差分运放有共模输入电平一说吗?
具体指的是什么啊
