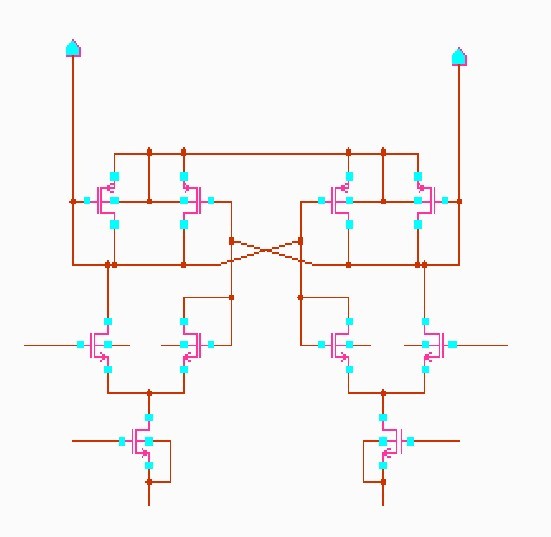

各位牛人，谁能帮我看看这是个什么电路啊

图片怎么粘不上来啊


你这个应该是一个常 gm 电路。

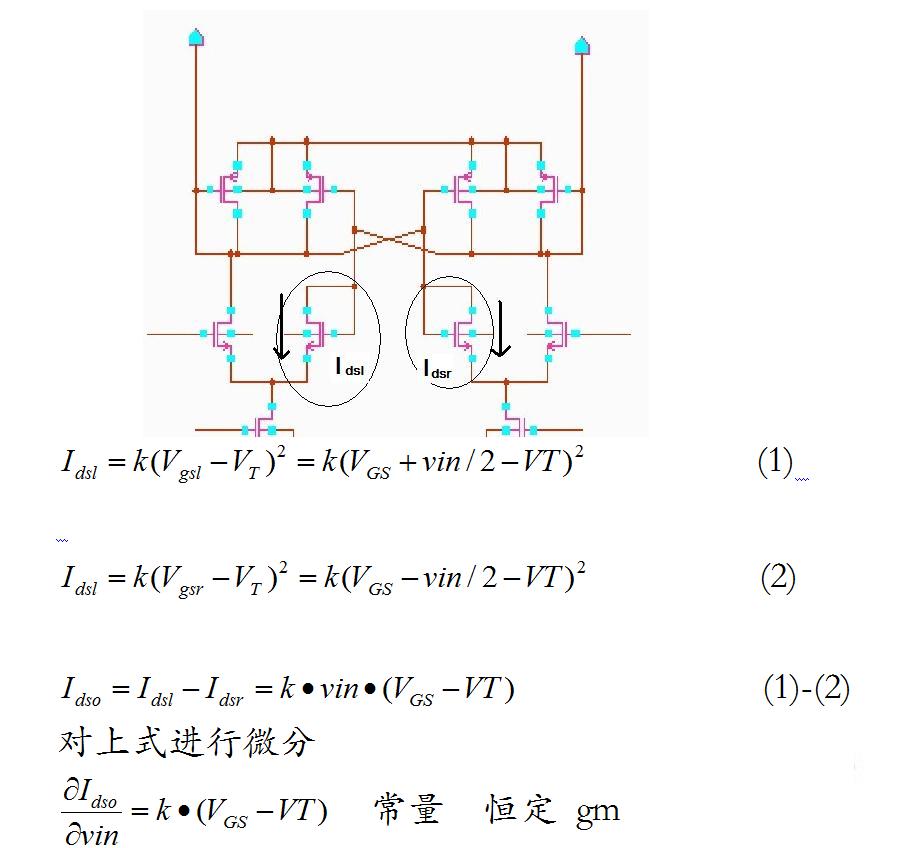

只要每个管子能够工作在饱和区，  可以有下面的推导 得到其是一个 常 gm 电路。

    修改完毕

learning much from this

没有看懂你的推导，能详细解释下吗?

貌似一个锁存器

      上面推导的结论就是  在比较大的电压范围内    输出差分电流/ 输入差分电压 =  常量  ----即  gm
普通的差分对虽然也有上面的关系， 但是仅仅在一个很小的电压范围。

如果是gm固定电路，为什么两个尾电流管要分开?

结论我知道，我只是对推导过程中比较迷惑，比如Idsl=k(Vgsl-Vt)2怎么得到k(VGS+vin/2-Vt)2的，望指点，谢谢。

    左边的电路可以看做是一个双端输入的运放，其中输入信号接正端， 而输出端接输入负端从而构成单位负反馈。
这样Vgsl=VGS+vin/2   其中Vgsl代表左边那个二极管上的栅源电压， 其中VGS是直流分量，vin/2是交流分量。

非常感谢你的回答，谢谢！

   麻烦问一下 i输出电流Idso在哪里? 没看见负载啊

谈点我的看法，
如果差分对取的是平衡的，gm cell的输入范围并没有变化，不会比普通的差分对大。
只有在差分对不平衡的状态下，gm的输入范围会增大

若输出端是上面那2个，那这个放大器输出电阻那么小 1/gm，怎么作为跨导放大器啊?

    对，这里他是没有标出负载， 通常情况下这样的gm单元 往往会接 电容负载，并且是差分接入。
实际上 上面的负载管的 寄生Cgs 就可以认为是负载。

尾电流的地方不是虚地点，试想当输出电压增加，diode的电流增大，导致流过diode相对的管子的电流减小，尾电流的电压会增大
从而减少diode的电流。

再说，gmcell就是运放去掉buffer。
所以用gm cell的地方不是不能用运放，只是用运放去驱动电容负载有些over design
所以本来gmcell和opamp就没有标准的区别。
没有一个标准说，输出电阻大于多少就是gm cell。

没想到讨论的这么激烈，我再顶一顶啊
这个电路模块不是要增益的，工作由时钟控制，第一个半周期两输入为共模常量（定值），第二个半周期两输入为差分常量，就是一个变大一个变小，变化幅度应该是一样的
要说功能最有可能的是增加驱动能力或者降低非线性，或者就是一个简单的放大
继续等更多的牛人发表高见啊，最好是有遇到过这种结构的来谈一谈，那是最给力的了

学习，学习

学习一下

.。

nice discussion！

bucuo。

明白了，謝謝

不太明白
