设计一个switch,如何进行混合仿真?

录入:edatop.com    阅读:
本人刚开始学习,要设计一个模拟开关,8选1的,请教牛人能给个思路;
我用virtuso画了一个8选1的开关,可是不知道接下来该怎么仿真了;
真诚地希望有牛人能给个指导;
加QQ:358935782;
或者邮件:hccqnz@gmail.com

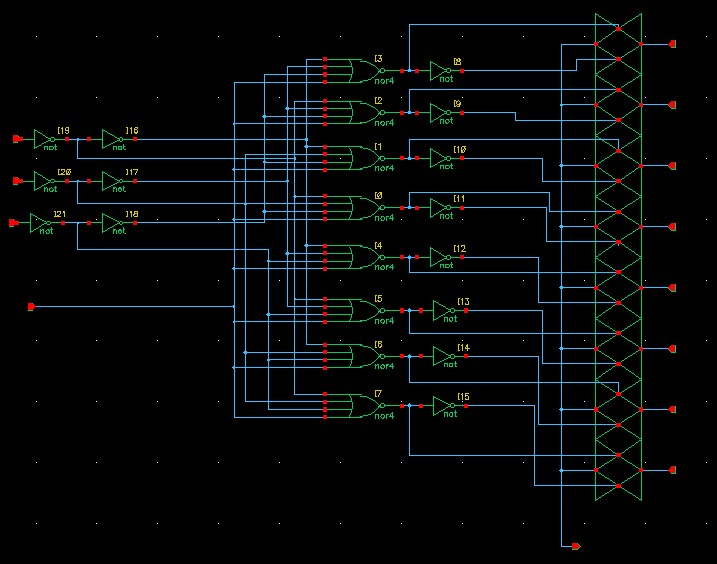

一下是我画的开关的图:

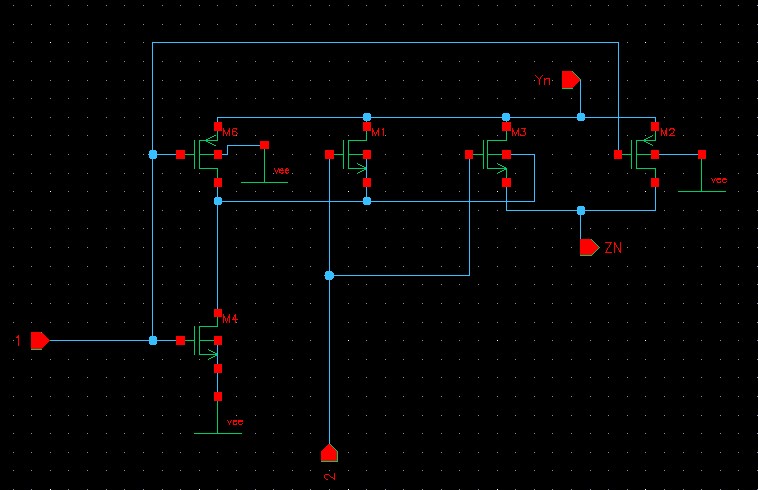

底层原理图

ps:这个是基于0.35um水平的;

参数没有要求,对性能的要求也是最低标准,能用就行。
能不能说一下如何进行仿真呢...
大家帮帮忙啊  真不会,好着急啊...

受不了了,这也能做模拟电路设计。

6# iclover7654321
我一点也没有学过啊...
希望你能够给一些建议;

6# iclover7654321
而且也没有人来指导...

随便找个传输门的芯片说明书都有性能参数,比如7416系列,按着里面的测试量来玩。

这个不需要混合仿真,都是数字电路。你直接用Verilog仿真就可以。virtuso自带这个功能。不过只能验证逻辑的正确性,延迟什么的也是自己设定。

aaaaaaaaaaaaaaaaaaaaa

aaaaaaaaaaaaaaaaaaa

孩子不容易,大家鼓励鼓励
如果你的所有element is in transistor 你直接可以架模拟信号模拟
否则你就的 作混合信号模拟,比如 ams designer

你这不算真正的analog switch  算是个八选一的mux  用transient  跑就行了 给方波信号验证 用混仿也行 显的有点麻烦

真的非常感谢你啊,最近也在看AMS仿真,视乎软件安装还存在问题;

恩,是的!的确是一个MUX!
如果要变成一个analog switch ,是否还得加控制端?

不算真正的analog switch

没错, 用transient  跑就行了, 输入给方波信号验证
最好输入能够从000变化到111。

其實簡單一點就每個輸入腳位給VDD與VSS不同的電位去看最後結果即可得到答案
舉例,若是8個輸入腳位,可設計偶數PWL週期訊號進入輸入角
到最後即可得到所有最後邏輯數字

真正analog switch 還要考量頻寬等問題~往往都是模似數字轉換器在設計時sample-hold的設計問題~總有一天你會遇到的加油
