求教:Cadence schematic 问题 已解决

录入:edatop.com    阅读:




在Cadence schematic编辑环境中,添加instance,调用tsmc的pdk中的cell symbol(pmos nmos res等),schematic check后,cell symbol的pin 脚会自动显示相连的wire的名字,如net1 net2等。请问:如何设置才能去到这些wire名字的显示?
谢谢。

那是结点吧?

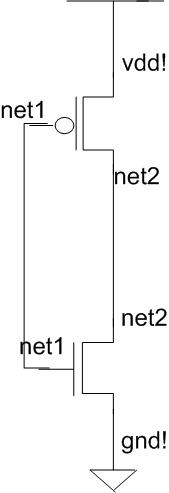

    是结点的。上图是示意图。symbol显示的东西太多,model w l m 和这些net,看着有点乱,想去掉这个结点net显示,不知怎样设置?

呵呵,谢谢小编

把DC simualtion disable, 仿一遍别的,比如AC,然后annotate DC operation point,就OK了。

有道理

问题已解决。

有道理
呵呵

很简单的
