求教 共模反馈问题

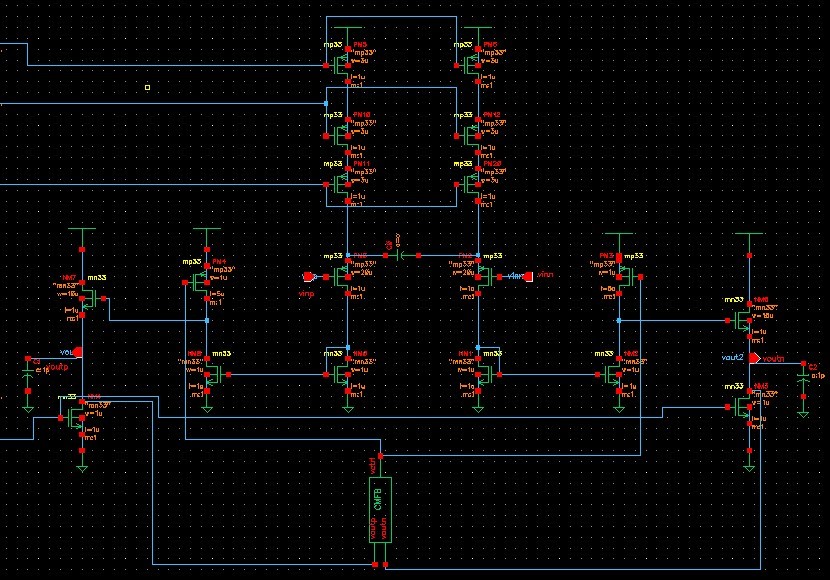

如下图 是一个微分电路 由于是差分输出的 所以 我加了个共模反馈，以稳定共模输出电平；当只仿真这一级时 没有出现不稳定现象。但是后面再接一级同样的微分电路时，感觉产生了振荡。请问是不是由于共模反馈电路的不稳定 引起的，怎么分析呢 求大侠指点

顶一下 自己

等候答案

仿过稳定性了么?

关注中 正在学习

呃  仿真稳定性?我把CMFB 的稳定性我是单独仿的，相位裕度是45。其实 我不能理解共模反馈的稳定性 对整个电路的影响。求高手解答

我估计是我共模反馈稳定性，仿真方法不对， 求高手解答一下 对于这个电路怎么去仿 共模反馈部分的稳定性?

似乎你的电路并没有共模反馈效果。

交流仿真的结果显示 共模反馈的作用实现了，只是trans仿真的时候 出现了振荡

最好不要用差分对的共模反馈

能详细指点一下吗?万分感谢

顶顶顶顶

  你是对的，共模反馈应该实现了。
  但是共模反馈是负反馈，再经过PM3或者PM4的反相作用，就在环路中形成了正反馈，不知道这会不会是电路振荡的原因?

呃 我想也是 只是没有什么改进的思路  所以想请教一下 共模反馈稳定性应该是怎么样去仿呢
