awaves中如何看增益-频率图？

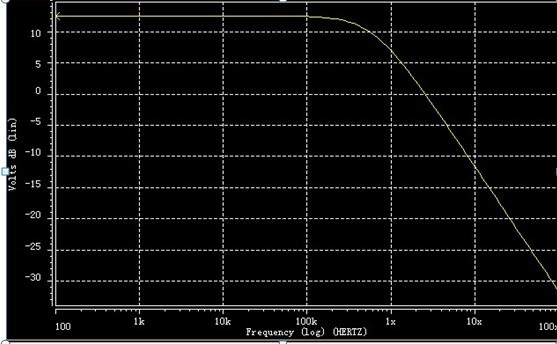

如上图，纵轴是输出电压的分贝图，横轴是倍频，如何得到这样的图?不明白纵轴怎么弄

在交流分析中找不到这样的图啊~
查了一下，有人说是用.probe ac vdb(out)
没发现有什么效果呢。请教！谢谢

用expression builder定义gain试试

没有更简单的方法了么?
我可以定义如下的
2*log(node(D0,"A0","p(6)","S-1")/node(D0,"A0","v(17)"))
这样是单个输出输入端口电压比。但是我的电路时一个全差分叠接放大器，两个输入两个输出。这下我就不清楚了，我发现AC分析中我的输入时一个恒定的量而不是交流量。

    郁闷了...同样的网表，在05版的HSPICE上，.print ac dbv(out)就有效，在我的08就不行

05中，.probe vdb 和.print vdb 都可以得到分贝坐标。

    这位前辈，在08中呢?如何分贝显示?

08有什么不同么?难到 .probe vdb(node)不行么?

    找了很久，现在得到的结论是：.probe ac vdb(out)在08下没用，，，必须使用.probe var=par('20*log10(v(out))')这样的语句才行。蛋疼。不知道09怎么样

那还真操但呢，呵呵。每次这样写多麻烦。
实际上最好的办法可以去查一下，08版的仿真使用说明，安装后都有这样的文档，LZ应该学会看才对呀。

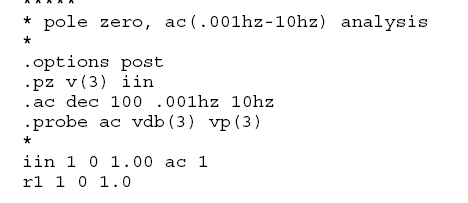

这是09版的，直觉告诉我08版可能也是可以的，你再看看文档

    不行啊。迷茫。

不用这么麻烦，你直接打印输出电压Vout波形，用计算器显示20*log（Vout），就得到你所要的波形了，当然前提是你的Vin加的是ac=1V。

     其实我刚开始学模拟，学HSPICE。以后还望各位多多指教啊！
