基准源输出不稳定，在1mV范围内跳动，怎么回事？

流出的芯片，vref不稳定，从万用表上看有1mV左右的波动，加了100nF大电容后还是有，电源非常干净，没有任
何波动，应该不是电源引入的。仿真上看，1hz~1Mhz的积分噪声是535uV，如果不加100nF大电容，积分噪声是
1.376mV，减小不少，可实际还是有波动，幅度没有减小，好像不是器件本身噪声引起的，到底是什么引起的呢?
有谁有这方面的经验?

震荡了呗。
好像你的电路仿真就震荡。

http://bbs.eetop.cn/viewthread.p ... p;extra=&page=2
供你参考。

是bandgap还是ldo?

    早就解决了，仿真一点儿问题没有，要有问题我还问什么?

    你为什么认为是ldo呢?我不是说的是基准源吗?难道ldo也有类似的问题吗?

是不是1/f 噪声?
你的电路仿真模型里面有flicker noise 的参数么?

输出噪声应该是各频率噪声的叠加，加上大电容后应该有所减小才对呀?但幅度好像没有什么变化；
闪烁噪声确实并没有减小，因为电容加的不够大，只是把高频的热噪声给滤掉一部分，但积分噪声
整体减小了。

你的spice noise sim 有flicker niose model 么?
如果是flicker 占主体，加大电容还去不掉是很正常的。

can you comfirm you simulation  and environment setup?
all of the parasitical capacitors are considered?

    有闪烁噪声模型，1hz~10khz内的噪声贡献以闪烁噪声为主,主要就是内部运放第一级差分对的闪烁噪声

    我已经在实际当中通过示波器看了它的上电波形了，没有任何振荡

用示波器看vref?在1mV以内跳动?
看看你说的这个跳动是随机的还是由规律的
首先确认示波器是否适合测量DC电压，你是什么示波器?有这么高的分辨率么?
通常高速示波器只有8位分辨率，怎么能看到1mV以内的信号啊
你说的电源非常干净是指什么?如果你把量程放到足够小，那么我猜你应该也会看到有跳动的吧

    说错了，是用万用表，用示波器看上电；万用表显示电源电压在10uV级都没有任何波动，vref波动是随机的

呵呵,这就make sense了么，用万用表测DC，有4位半，5位半的万用表，
万用表里面自带了低通滤波器吧，带宽不太确定
那么说明你这个vref确实有noise，通常我们做bandgap是会有很大noise的，
看看你的电路/输出结构吧，输出时buffer吗?还是IR产生的电压?
你多给一些information，让大家一起分析一下

分析的好。

使用conservative精度仿真，或者把求解方法换成gear2only
贴个仿真的波形上来吧。不然我们只能瞎猜

我觉得这个问题跟仿真已经没有关系了
这个不是稳定性问题，做瞬态仿真没有用的
如果电路不稳定也不会是1mV的ripple了。
还是noise issue吧

贴两个图

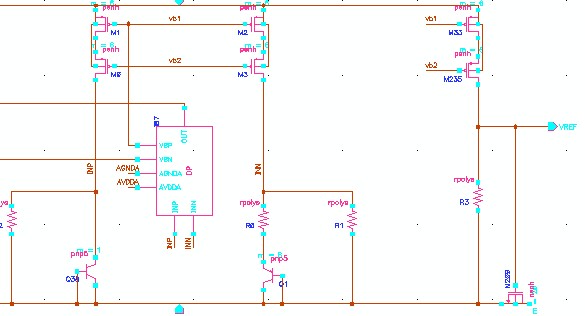

IR输出

上电

the possible problems have been shown in your figure.
I guess LZ is a student.

    到底什么问题呀?

上一个上电时间为1ns的仿真图。

我想也是，基础不牢，过于浮躁，没有耐心，急于求成。

    我在电源上已经加了大电容了，不可能上电有那么快，实际上电时间是40mS，但是实际上也没有振荡啊；
就算快速上电有振荡，但我延长它的上电时间，不让它振荡不就完了吗?再说1uS上电也没有问题啊?

干嘛这么急，贴一个1ns上电的图上来先。

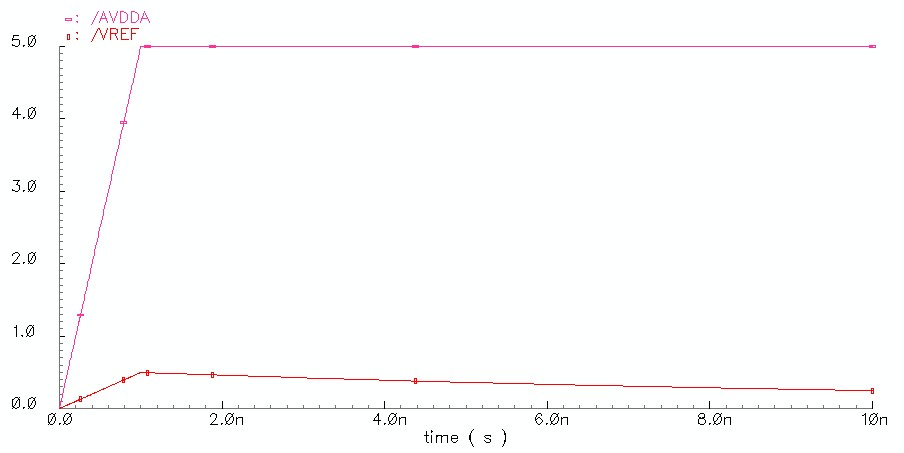

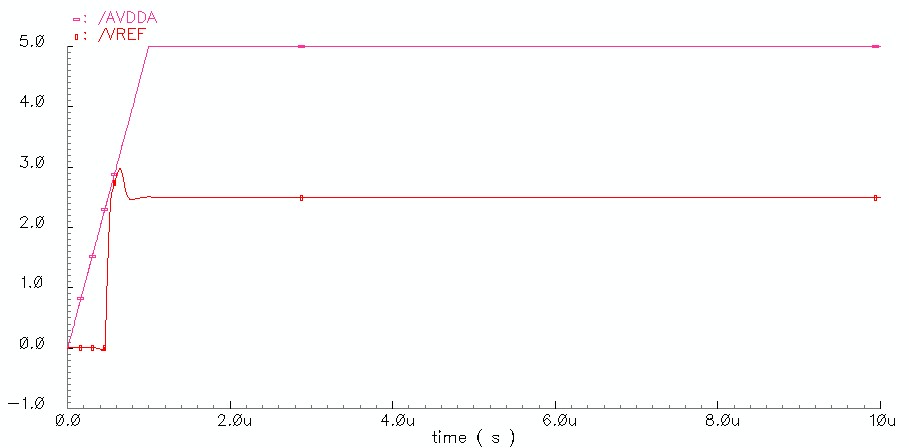

来了，一个1nS和一个1uS上电的; 1nS的起不来，但没振荡

1nS上电

1uS上电

1. 电路里面VREF输出后有没有buffer?
2. 仿真加的电容和测试加的电容是否相等?多大?

加buffer了，都是100nF电容；但问题是仿真结果和实际结果不一样，有1mV波动，是从万用表
看到的，示波器看不出来

buffer也是有噪声的，而且这个buffer带了100nF的片外电容会怎么样?
建议片外做个RC filter, 100K/100nF+1uF ,看看noise能不能滤掉
还有就是测量的时候，万用表的正端测量时，负端是不是就近接地么?

好的，试试；测量时是就近接地
