PLL锁定问题求助
录入：edatop.com 阅读：

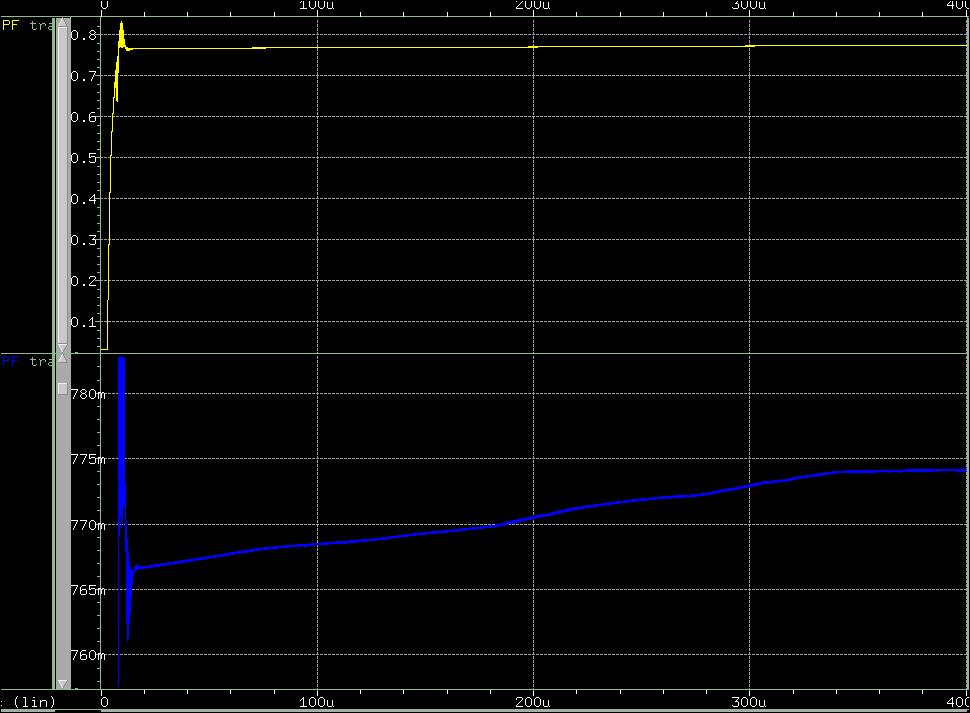

这是PLL中LPF锁定曲线，damping=1, 带宽是160KHz，C1=150pf，C2=10Pf， R=18K， Icp=5uA， Kv=220MHz，输入频率是4MHz，输出60MHz， M=15.
出现了大信号工程完成以后，还有很长一段的上升时间，不明白，忘大家解惑。
谢谢。
本来20u就基本锁定了，但是一直到300u的时候才是平稳。
蓝色曲线 是黄色曲线放大后的显示。
出现了大信号工程完成以后，还有很长一段的上升时间，不明白，忘大家解惑。
谢谢。
本来20u就基本锁定了，但是一直到300u的时候才是平稳。
蓝色曲线 是黄色曲线放大后的显示。
顶上，，等待高人解惑
我们把电容换成理想器件以后，问题消失了，但是不能解释为leakage，
初步估计是电容的非理想效应产生的。
继续研究中。
大家有什么建议，谢谢
