OPA上的电阻
录入：edatop.com 阅读：

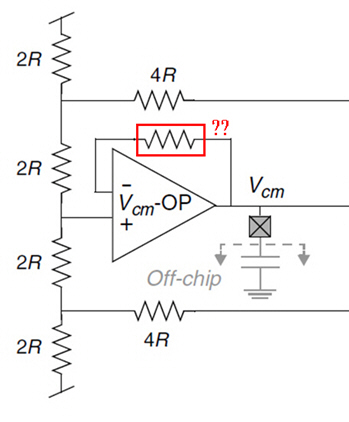

请问图中的红色框里的电阻是做什么用的?
感觉不像是ESD电阻。
调整延迟时间?通过那个R给电容充电?.......
good experience sharing
简单的看在环路上增加一个极点，有助于补偿在某些负载情况下导致带宽增加而进入带内的零点或共轭极点
以防止潜在的高频振荡，
当然这个也对保护栅极的ESD有作用，通常保护栅极我们会加一个二级ESD，这个虽然起不到二级ESD泄放的作用，但是能够衰减进入栅极的ESD脉冲，一样保护了栅极
