请教一个Cadence的使用问题
录入：edatop.com 阅读：

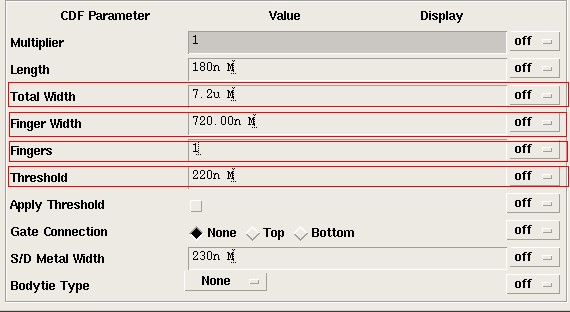

在cadence仿真中设置MOS管参数，发现有如图几项。
，其中打红框的几项分别是什么意思?
以前做过一点cadence仿真的实验，好像直接设置length和width就可以了，没看到有total width项和finger width项。我做了最简单的反相器的仿真，发现上升沿和下降沿的大小和total width无关，而和finger width有关，即貌似finger width就是我们在教科书上看到的栅宽。希望有经验的坛友帮忙解释下，THX
，其中打红框的几项分别是什么意思?以前做过一点cadence仿真的实验，好像直接设置length和width就可以了，没看到有total width项和finger width项。我做了最简单的反相器的仿真，发现上升沿和下降沿的大小和total width无关，而和finger width有关，即貌似finger width就是我们在教科书上看到的栅宽。希望有经验的坛友帮忙解释下，THX
貌似你的库有问题，不过你可以在CDF里看看这个CELL的最终的W是怎么确定的
一般这样用的库按惯例都是w=total width=finger width x finger
你这CADENCE是哪一版的 CADENCE从base到user6有很多版本的，最新的貌似是6吧。base有很多bug的
