求高人指点 virtouoso layout ediyor 中的问题！
录入：edatop.com 阅读：

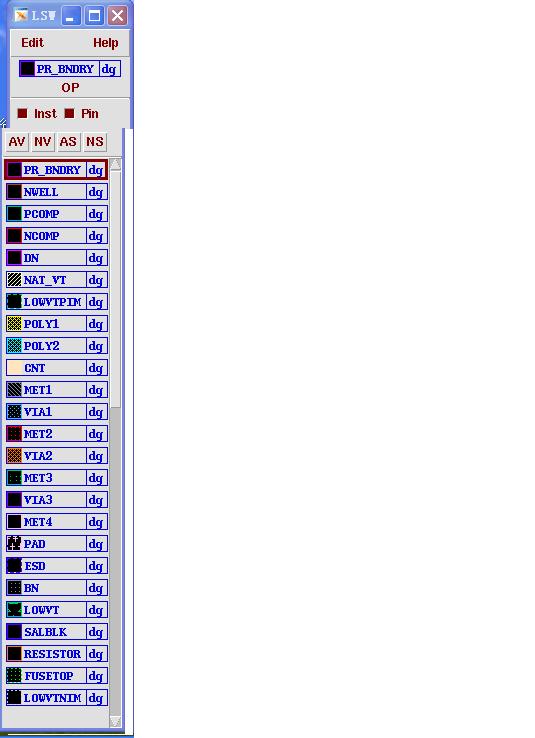

导师要我们画版图，也没人指导。想请教高手 左边这个LSW中的各个层分别代表什么啊?谢谢！
这个问题我也遇到过,我当时也是苦与无人指点才弄了很久才弄明白的。工艺方面包括哪些你自己去看了，这个在很多资料里都有介绍。经常用的几个层不多
栅极poly，对应上面的poly1
有源区active，也叫扩散区diffusion，一般用diff表示，可能对应DN
p型扩散，PIMP,应该对应上面的PCOMP
n型扩散，NIMP，应该对应上面的NCOMP
n阱NWELL，和上面相同
接触孔contact，有的用CONT，有的用ca，应该对应上面的CNT
金属层metal，分1层metal1、2层metal2、、、
metal1对应上面的MET1
不一定完全正确，但是你再看其他资料就会有些了解，其实你库里面的元件都有layout，把layout打开，然后看它每个部分用的哪个层，然后根据管子的工艺特性就都可以很容易得出结论。
哦 多谢了！ 另外我在画MOS（假如NMOS）管时，有源区到底是用有DN层呢还是NCOMP呢? 不胜感激！
有源区active，也叫扩散区diffusion，一般用diff表示，可能对应DN
p型扩散，PIMP,应该对应上面的PCOMP
n型扩散，NIMP，应该对应上面的NCOMP
还要麻烦您给指点下：这两幅图片分别是从库里面调用的PMOS和NMOS， 这个LOWVT（绿色的）是什么呢 ?
学习学习
我用的 是5.0.33 的 版本 你呢 ?
感觉你和7年前的我差不多。
只是遗憾7年都过去了，为啥老师还没点进步呢?
您现在还在从事模拟吗 ? 能麻烦您给我一些学习指导吗?
小编，那个LOWVT顾名思义就是low Vt(低阈值电压）层，使用该层覆盖的MOS器件具有较低的阈值电压。
至于你前面所说的不知道各层什么意思，建议你看以下集成电路工艺，会有很大帮助。
哦 多谢您的指点了！
