请教大家一道笔试题目

录入:edatop.com    阅读:

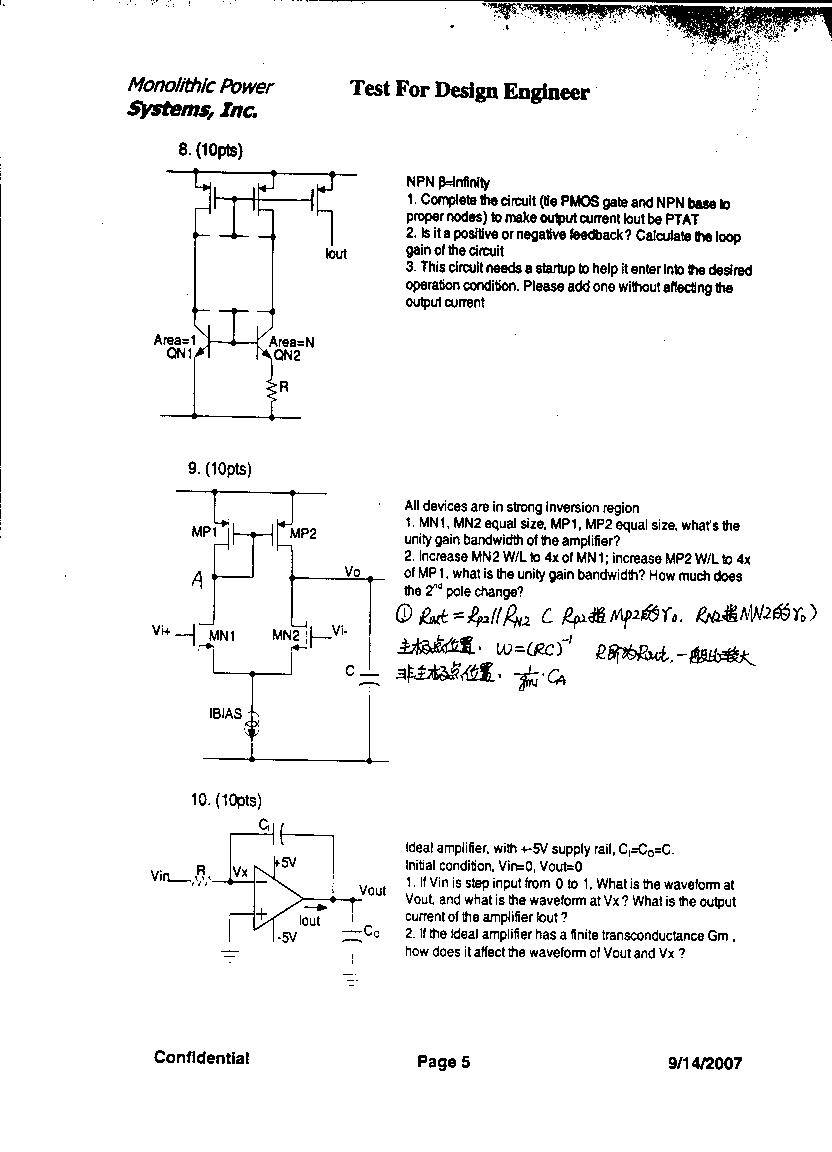

就是第一题 如何连接使之实现PTAT
然后问是正反馈还是负反馈
我觉得怎么接都可以啊  而且仿真结果也是这样 这和拉扎维P311页还是有区别啊
希望大家多多指教 谢谢

以前找工作面试也遇到过这个题。
QN1接成二极管形式才是负反馈。
接成另外一种形式是不可能稳定的。
感觉找工作把反馈和频率响应搞穿了就很强了。

我虽然也觉得是这种接法
但是为什么是呢?
关于正负反馈
其实正反馈也很好啊  可以加快速度
这样瞬间就到达平衡点啊 而且根据方程的话 有两个简并点 到达后就稳定了啊

问题是如果QN2接成二极管形式,在非0的平衡点是个正反馈的不稳态,小的干扰就会使环路进入0平衡点。
而QN1接成二极管形式,在非0的平衡点是个负反馈的稳态。

break A点 计算环路增益
A=[-GmQ2/(1+GmQ2*R)]*(1/Gmp)*[-Gmp*(1/GmQ1)]<1
negtive feedback
反过来接A>1 positive feedback

这好像是去年的笔试题。

5 lou 很有道理,我明白了

两个都是正反馈,我觉得应该接到QN2,因为5楼说的,环路增益大,更加稳定

你没看明白

谢谢  可我太笨le 不会算反馈系数
不知道能否详细点啊

应该是正反馈吧

假设所有mos工作在饱和区,bipolar工作在放大区
在QN2的base断开环路,加入vtest,右边支路产生小信号电流为=vtest*GmQ2/(1+GmQ2*R),
此小信号电流通过pmos电流镜镜像到左边,假设w/l一样,在二极管连接的QN1的base产生小信号电压Vtest*GmQ2/(1+GmQ2*R)*(1/GmQ1),
因为GmQ2=GmQ1=Ic/Vt
所以环路增益T=1/(1+GmQ2*R)

谢谢楼上
还是有点不明白
既然都是正反馈(没错吧)
为何一个可以 另一个不行?
是不是环路增益大于1还是小于1的问题呢?

环路低频增益小于正1是负反馈。
另外一种错误的接法低频环路增益是GmQ2*R+1,大于正1,是正反馈。

xixiyan,请教下,如果用传统模电书本上的假设法 ,就是 “基极+ 有 集电极-” 这个所说法,那么好像不管怎么接 这样看都是正反馈  这错在什么地方~? 谢谢

即使极性正,也要看环路增益的大小吧,小于1就是衰减吧,大于1的话噪声会被放大

单就反馈极性来说,应该都是正反馈吧
但是两种环路增益一个高于1,另一个小于1.高于1的在启动时更易达到稳态,有启动电路消除零点时稳定速度快;小于1的减缓噪声的正反馈放大,在没有启动电路消除零点时更可靠.

比较同意楼上的观点
不过根据仿真,另外一种接法时是没有电流的

恩恩,同意
正确的接法:在所需要的稳定点是正反馈系数小于1
错误的接法:在所需要的稳定点是正反馈系数大于1,这样即使电路在这一状态,小的输出电流噪声会导致不断被放大,MP1和MP2的电流不断增大,其栅压减小,QN1离开forward-active区,GmQ1减小,电路会进入另一大电流的稳态。
我也仿了一下,另外一种接法会产生极大的输出电流。探讨一下

学习了,,,,,,,,,



好像看明白了,谢谢。

不明白啊不明白

老帖  还是不懂

都是正反馈,一个增益小于1,一个增益大于1。后者不稳定。

同学习啊。再看书。

若接Q1,loop gain is 1/(1+gmN*Rs)   < 1
若接Q2,loop gain is 1+gmN*Rs         >1
所以,两个都为正反馈,但是接Q2的 loop gain大于1,会不稳定。
所以应该接Q1
仿真的时候需要跑瞬态,跑个上电来看看吧

问题是如果QN2接成二极管形式,在非0的平衡点是个正反馈的不稳态,小的干扰就会使环路进入0平衡点。
而QN1接成二极管形式,在非0的平衡点是个负反馈的稳态。

晕倒,应该是负反馈,负反馈系统才有稳定的可能呀。所以接法只能有一种。5楼的兄弟很靠谱。

这个电路有两个反馈,本身环路是正反馈,电阻R是个负反馈,连接QN1时,负反馈强于正反馈,系统稳定.连接QN2则相反.5楼说的是正确的.

同意5楼,另外发现面试特喜欢问bg的问题。
说起来bg还真是个好做有不太好做的东西。
