帮忙看电路，谢谢啦
录入：edatop.com 阅读：

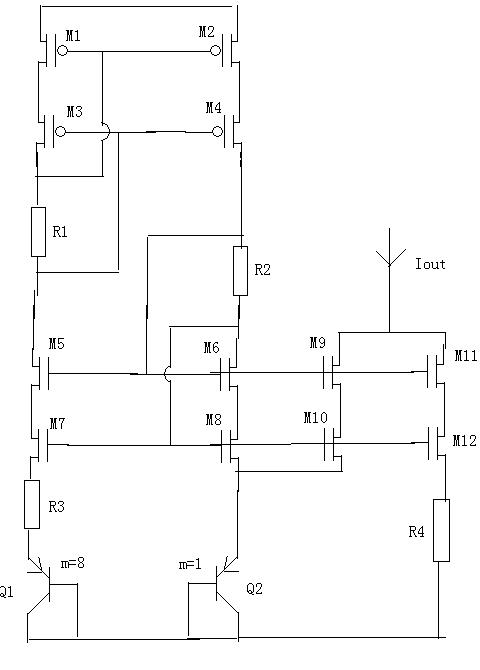

帮忙看看这个电路，这个电路要产生一个比较精准的电流输出Iout，哪位牛人说说这个电路的原理，小弟不胜感激。
自己推一下公式就可以得到了
要看你所有mos的比例关系M9/10的电流是PTAT的，由delta VBE产生
M11/12电流是负温度系数的，由VBE/R产生
两个的比例合适的话，可以零温度系数左边是个与电源无关的偏置,Vgs之差在R3上产生电流,M6 8 电流镜像到M9 10,但是不知道M11 12支路为什么采用电阻R4,这样6,8电流能准确复制么?Q1,Q2的比例也不理解....
出來的電流還是PTAT電流。
R4下面加一顆BJT，得到的電壓是0溫度係數，將電壓通過buffer轉成電流就可以了本意是想得到一个与电源温度无关的参考电流，但是感觉结构不是很好，R4上的电流不能完全由一个VBE控制还和M8,M12的VGS有关，
个人观点，
为什么R4下面加一个bjt，就能0温度系数，请详细解释一下
R4上的电压会等于Vbe么，根据是什么
R4 的電流=deltaVbe/R；加一顆BJT，R4 的電壓VR4=R4*deltaVbe/R+Vbe;VR4是0溫度係數的電源，轉出來的電流就是0溫度係數的電流，當然忽略電阻溫度係數小编搭起电路仿真一下看看。
我觉得好好调调可以到接近零温系数。楼上已经说的很清楚了
电路左边部分是很好理解的，M1-M8就是为自偏置的互补共源共栅电流镜 感觉这4个管子可以看作是一个电流放大器，用来把M7、M8源端电压钳位在一个相同的电平上，然后就是利用双极性晶体管不通过集电极电流的正温度特性了。
电路的右边部分不是很懂，
1是R4在这里的作用不很清楚；
2是将得到的Iout的一部分又返回给Q2，由于电流镜的存在，Q1、Q2的集电极电流比值不会变，但这会导致Q1、Q2的VBE变化，不知道有什么特殊用途，望高手知道啊申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
