请问如何用spectre计算功率
录入：edatop.com 阅读：
大家好。
先把问题描述一下。电路是一个cmos retifier，现在需要求能量转化效率。想用spectre中的calculator来计算功率。信号频率1M，获得的负载直流电压3.194V，输入峰值3.5V。负载电阻RL=220欧姆。计算负载电阻功率Vout^2/RL=46.37mW。问题是计算输入功率比较困难。
采用的方法是用spectre的计算器。通过AWD波形器，获得两端的差分电压是一个峰峰值7V的正弦，1MHz频率，和流过sin信号源的一端的电流，两者相乘，然后利用积分器功能，在一个周期积分，等到一个周期提供功率为71.7616nW。除以一个周期1u，得到功率为76.7616mW，这样转化效率只有46.37/76.7616=64.1617%。比预计的小很多。不知道上述计算方法有没有问题。
还请高人指点。

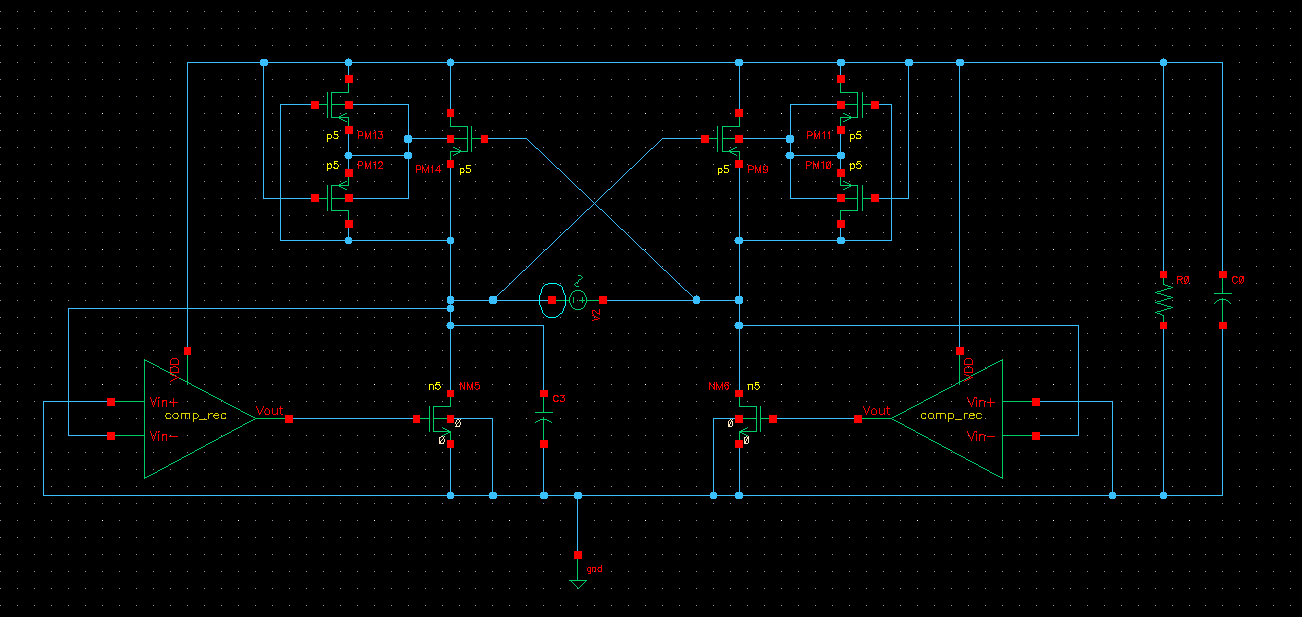

下面是电路图。
中间的为1MHz sin信号，计算是采用的总电流为其负端电流，电压为两端的差分。
先把问题描述一下。电路是一个cmos retifier，现在需要求能量转化效率。想用spectre中的calculator来计算功率。信号频率1M，获得的负载直流电压3.194V，输入峰值3.5V。负载电阻RL=220欧姆。计算负载电阻功率Vout^2/RL=46.37mW。问题是计算输入功率比较困难。
采用的方法是用spectre的计算器。通过AWD波形器，获得两端的差分电压是一个峰峰值7V的正弦，1MHz频率，和流过sin信号源的一端的电流，两者相乘，然后利用积分器功能，在一个周期积分，等到一个周期提供功率为71.7616nW。除以一个周期1u，得到功率为76.7616mW，这样转化效率只有46.37/76.7616=64.1617%。比预计的小很多。不知道上述计算方法有没有问题。
还请高人指点。
下面是电路图。
中间的为1MHz sin信号，计算是采用的总电流为其负端电流，电压为两端的差分。
有没有人帮忙解决一下啊?顶起。
计算方法貌似没有问题。
有可能是电路问题。
C3是干什么用的?
开关MOS够大么?流过开关的峰值电流可能达到100～200mA！
不好意思，电路贴错了。实际电路里面没有C3.
