bandgap 基准电压随vin在变为啥呢？
录入：edatop.com 阅读：
bandgap 基准电压随vin在变为啥呢?
Vin: 2.5v~5.5v, Vbg: 0.9v~1.23v
传统的bandgap结构。
请问大家，为什么呢?
Vin: 2.5v~5.5v, Vbg: 0.9v~1.23v
传统的bandgap结构。
请问大家，为什么呢?
请问 Vin 是电源电压吗?
你的bandgap是共源共栅的那种吗?
vin 是电源电压，是共源公删的。
郁闷啊。
可能是环路没有正常工作，你看看运放的两输入端是否相等。
检查一下电路在整个电源电压范围内所有corner下是否能正常工作
检查运放！
是不是在某些情况下运放的管子进入线性区了?
PSRR太差吧?有没有仿真过这个?
可能是环路工作不正常

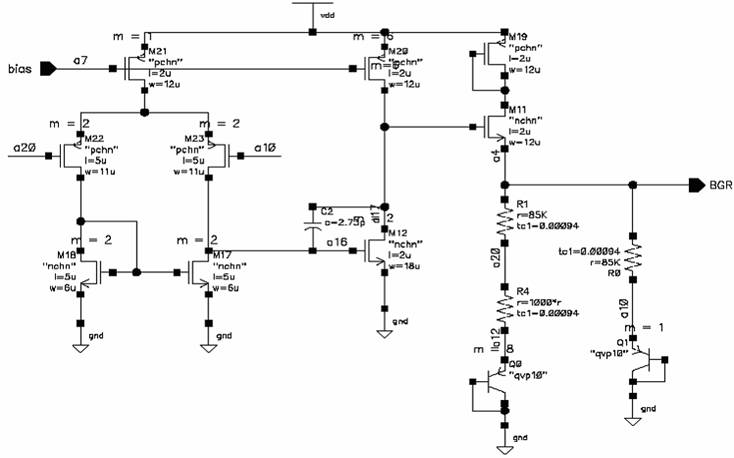

我这有个电路图和LZ一样。属于可控BRG。 1# mycelldevice
没猜错的话 楼猪的运放偏置应该直接取自电源 特别是所谓的共栅
看下运放是否正常工作
管子在线性区了，可使用自偏置结构
EA里面出的问题！
环路增益太低了
或者静态工作点设置的不合理
headroom不够
是不是你的电路本身连接时使Vin受影响了
