坐等回答！ Cadence 电流镜负载差动 参数设计 无交流放大

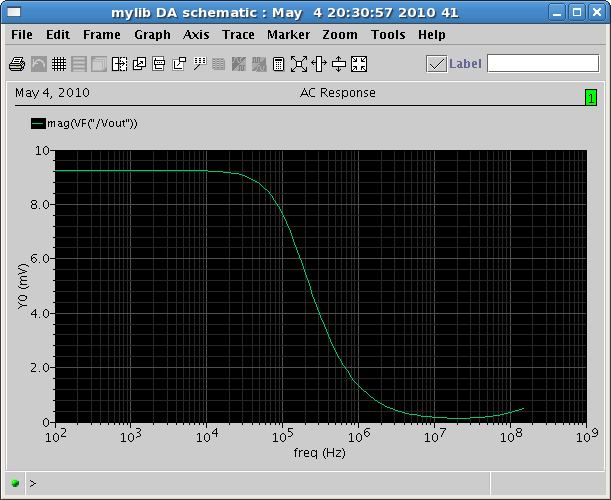

我的 交流输出 如下图所示 ，我用的 Ac magnitude为 1v
但是输出只有 8mv

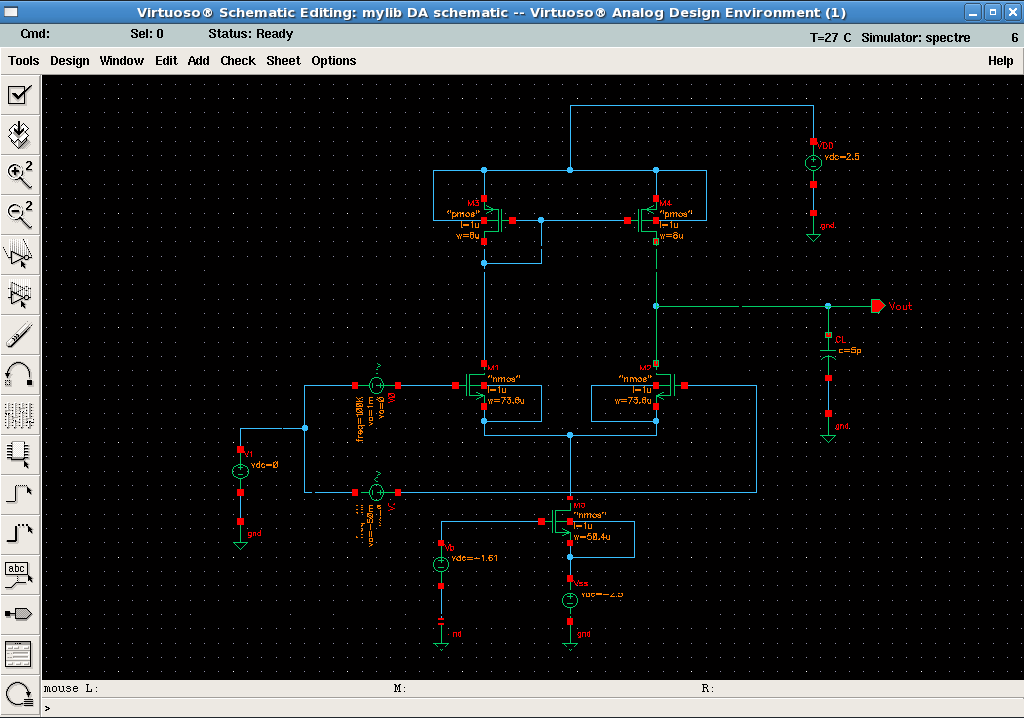

好像没接成反馈回路吧，没有RC or LC 断开啊，还有输入NMOS的buck能和source接在一起?

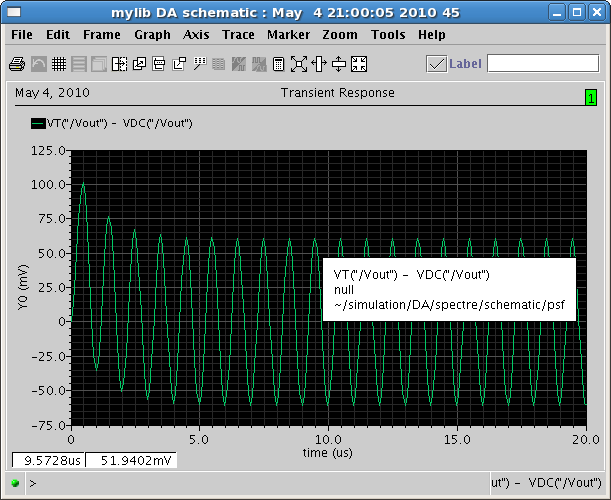

瞬态 输出 显示是有放大的

瞬态响应 输出如下图所示

希望有 经验的好人 加我 ，我们共同进步！
QQ 752608283

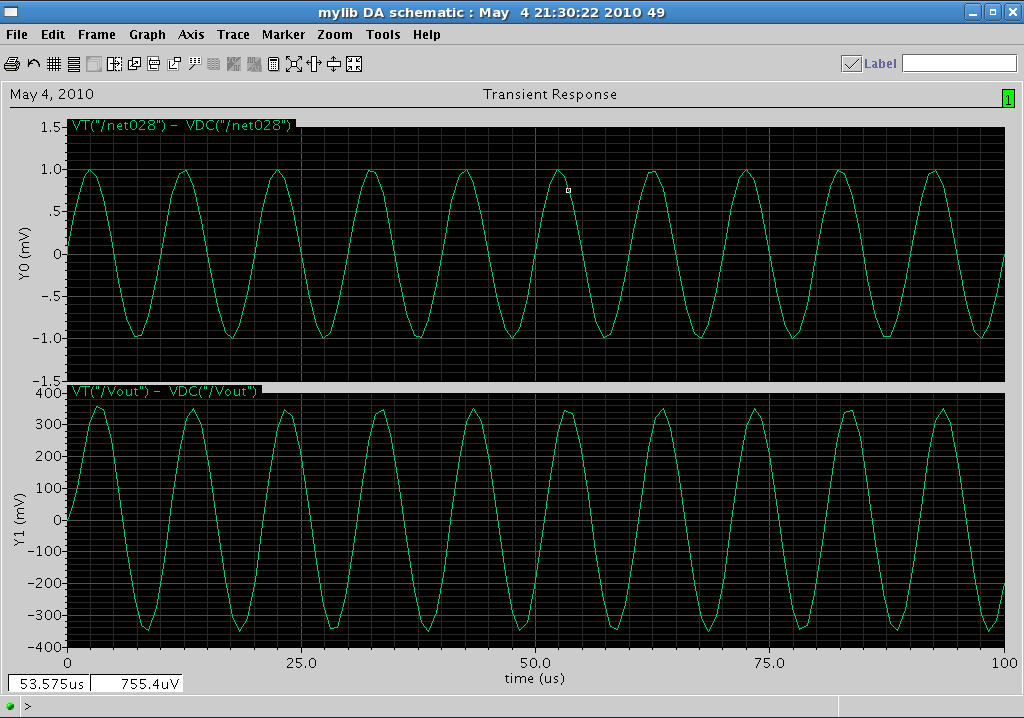

再看这个 ，我明明 有300多的放大倍数 ，但是AC仿真就是没有

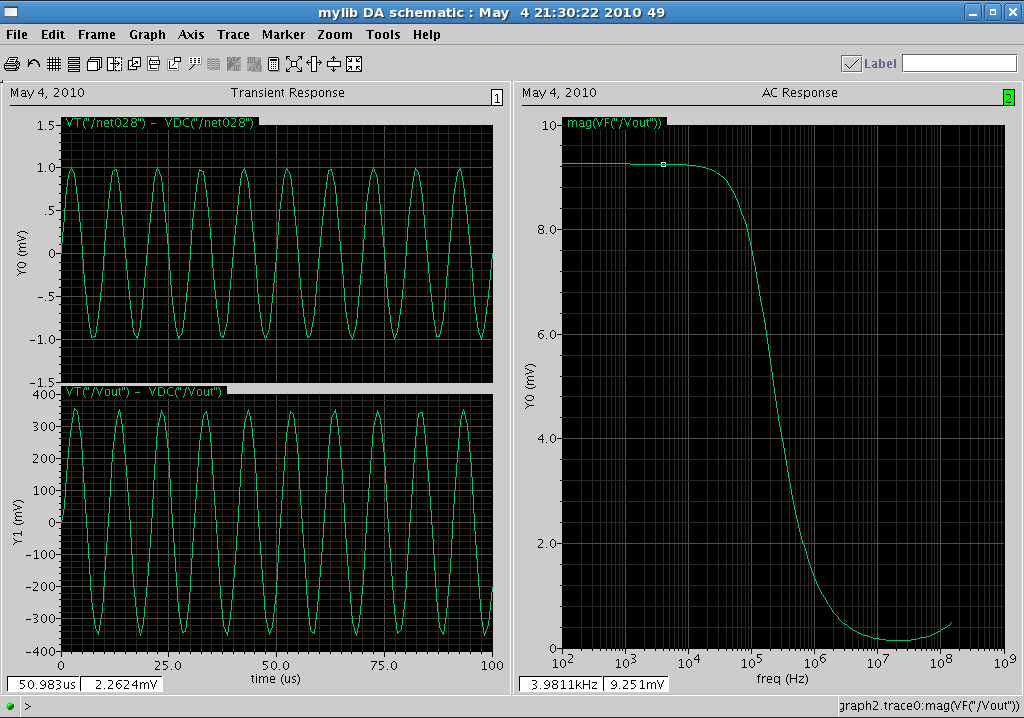

我们 对比一下  这个 东西
左边的瞬态仿真明明显示 有300多的放大倍数  ，但是右边的AC仿真却只有可怜的8mv

你这个问题不应该坐等，应该悬赏。
正好我没钱。
看看你的AC源是咋加的。
我眼神不好，看不清楚。

还没用过这外工具呢,有空用一用,多交流,谢谢.

此问题解决，原因是由于加了两个交流激励！不能加两个！

新的理解，原因是差分放大的小信号源 一个要加 1v   一个加-1v

lu guo...

要不咋能叫差分信号?

期待ing

你的仿真方法有问题，参考《CMOS模拟集成电路设计》中的仿真方法，这种仿真方法系统失调没考虑，而且你下面的偏置最好用电流镜+电流源来仿真，一般初学者都会这样的

把VSIN 设置贴出来

此问题 已经解决 ，谢谢大家！

跑瞬态跟跑AC的激励源不太一样,跑AC输入端接一个AC源,AC源的幅度设为1V,其他项留空,然后串上一个DC源作为共模输入电平,你图里面的激励是仿瞬态的接法,用来仿AC结果自然不对
还有个疑问,就是你的差分对管nmos宽长比要比pmos的大很多啊,这样一来输出共模电平不会太高么

金领....
路过...

一般交流设置是正输入端+0.5，负输入端-0.5V，
你这种结构是可以不考虑失调的，因为是单级，本身就很对称，
但是如果放到具体应用中，对输入输出电压有具体要求，就要考虑失调了。

你的電路怪怪的 沒有回授還不會飽和

小编的图画的真牛叉啊！值得学习。
