启动电路疑问

录入:edatop.com    阅读:
大家好,本人遇到个启动电路的问题,请大家帮忙解答一下

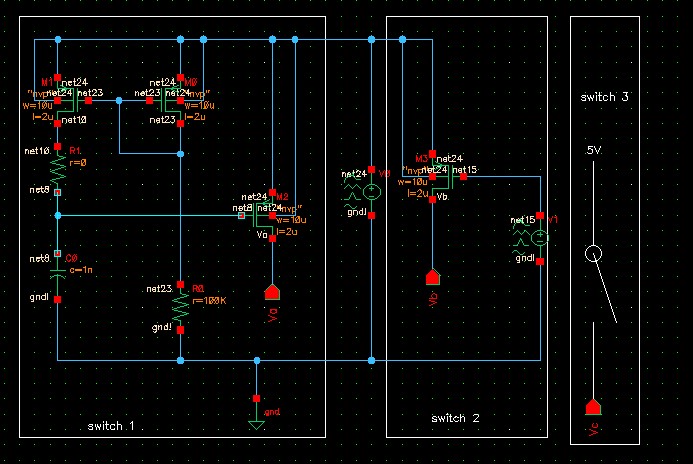

图中switch 1, switch 2, switch 3 功能都一样
就是想给 Va,Vb,Vc赋个初值.相当一个开关的作用.开一下又关掉.
现想用Mos管来实现这个功能.用switch 1电路发现达不到效果
我是这样想的,用电流镜给电容C充电,让电容的电位上升,刚开始时M2是开启的
Va=5V,随着电容电位上升,M2关断,从而起到开关的作用.
但在仿真是发现电容上的压降从一开始就是5V,并没有一个充电上升的过程.
流过M1的电流是0,好像电流镜也没起到作用.
switch2是我用一个电源来启动M3从而达到开关的作用
V0 dc 5v
V1 pwl  ( 0  5    100ns  0V)
switch1 电路就是想用mos管替掉V1这个电源.
大家有什么想法,帮我出出主意,谢谢

友情顶贴

首先,你不需要什么恒流源,直接上面管子接成diode就可以,其次,这个电路只能是在上电阶段有用,死区的时候就不行了

3# zhangfuquan
我就是要它在上电时给Va提供一个高电位就行了.
因为我这个是用来加速振荡电路的启动过程.
想让振荡电路一上电就振荡起来.
还有按你的方法是把哪个MOS接成二极管?M2?

把第一个电路的充电电阻搞大一些会不会好点呢?

将V0改为PWL

M1接成diode就行,一条支路就OK

非常类似于晶振的启动

很奇怪,我今天把M1的栅直接拉到地,电容也充不了电.....

我设计的振荡电路把电源用PWL就可以马上振荡
可用DC电源却要过一会儿才振荡
所以我想弄个电源在DC下的启动电路
以防到时流片回来振荡电路振荡不起来

电源应该是设成PWL的,实际的应用也有上电过程

仿真工具证明启动不起来很正常啊。你给DC电源,仿真工具会先做DC分析,电容上的电压自然是VDD,因为电容在DC分析时会被当作断路。实际上不太可能有这个问题了,总有power on的过程。ps:你的启动电路很像POR。

学习中
