关于信号钳位的问题。谢谢！

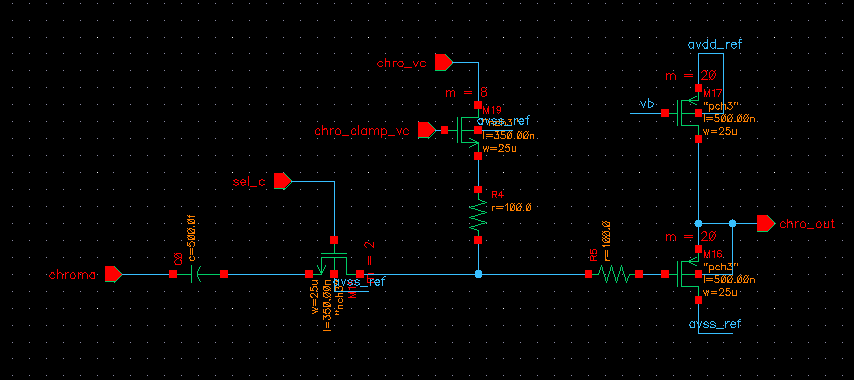

大家好，这是ADC采样端前一级的钳位电路。chroma是输入信号，通过chro_vc对电容冲到一定直流电平，然后通过一个源随器将信号输出到ADC的采样端。但我觉得这种电路的精度好像不够，无法保证。
大家能给点建议吗?谢谢！

video AFE 有一些固定的做法的
包括video signal clamping, filter, buffer等
Y信号可能需要clamping bottom, C信号clamping middle就可以了

你好，这个信号需要clamping middle。DC点没问题。关键在于output与input会有偏差。有没有一些好的结构呢?请指导，谢谢！

unit buffer
single end to differential

你好，能有什么资料介绍给我看下嘛?

5# chenchenbeyond
好像没什么相关的资料吧,网上这类也比较少,毕竟面很窄
而且也是常规的东西,都是一些opamp什么的，就看你怎么用了
以前做的design document是有的，但是这个就不适合拿出来了

恩，好的。我自己在看看。
看了你发的一些帖子，觉得挺强大的，朋友应该是西安交大或复旦出来的吧?
我本科毕业刚一年，做模拟觉得挺吃力的，除了努力看那些模拟圣经，能否给些建议?
谢谢！

敢问LZ，Clamp电压范围大约是多少?

1.15~2.15

我记起来前一阵子讨论过关于video AFE的问题，找到帖子了，你可以看一下
http://bbs.eetop.cn/viewthread.php?tid=241801&extra=&page=2
关于AC couple 信号的clamping有几种做法，根据不同信号是不一样的
有的还需要配合数字部分，在back porch的地方做clamping
原来的公司就是做电视芯片的，前不久换了个地方，不搞这一砣东西了

恩，好的，我先看看，有问题再向你讨教。
