求助　关于LDO的问题

大家看下

大家看下

你要分清transient response和line regulation两个概念，前面一个是动态响应的概念，后一个是DC的概念。op的增益不够会对transient response和line regulation都造成影响。你要确认你op的增益够不够，你只要测一下dc的结果就行了，比如说你给3.5V和5V的两个不同的电源电压，看输出会不会变化太大，如果不会的话，你的op的增益应该就是够的了。看你的输出会变这么大，那应该不是op的问题，没有op的增益会设计的这么小的吧，所以主要应该是你的LDO的动态响应速度太慢了。建议看一下这篇博士论文，把一些基本原理搞清楚吧。‘current efficient, low voltage, low drop-out regulators' , by Gabriel Alfonso Rincon-Mora. Rincon是个牛人。

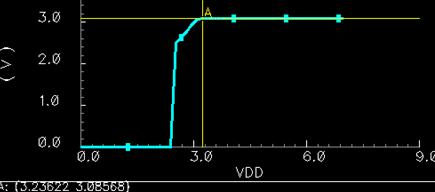

谢谢楼上　DC扫描结果是这样的　

应该不是op的问题
LDO的动态响应速度太慢了

是不是你bias电流死掉了。

这个问题我可以回答你

首先，四楼的同学的说法是错的
一般说的瞬态响应是负载瞬态响应，这是负载在重载和空载之间切换时输出电压的响应曲线
而在电源电压上加纹波，是验证环路的PSRR性能的，PSRR即抑制纹波能力的大小与LOOP GAIN的大小有直接关系
教你一个办法，把方波信号的上升时间改小一点，10us或者100us，纹波就没那么大了

没有涉足LDO，收藏吧

学习了

你们太牛了。

LDO就像一个带通滤波器。
你测的这个就是PSRR，可以在输出加电容会改善。

more details ！

heihei，不知道方波频率多大，估计有100k左右

請問 這樣的應用,是用在何處.  為何要考慮ldo 的頻率响應?

应该是LDO的带宽不够造成的，也就是高频环路增益不够了。可以通过加大带宽的方法，或者加大输出滤波电容

OP 的设计有问题，看看相位裕度是多少

應該是bandgap抖動造成的
查看看是不是

很明显的EA反应太慢，加大EA的输出slew rate

不知这和LDO的稳定性是否有关?

PSRR抑制电源干扰，和环路的增益并不是完全线性相关，而且PSRR也和频率有直接关系，随着频率增加，PSRR会降低，通常1KHZ容易大于70dB，10KHZ时60dB都比较难，1Mhz就更低了，所以电源上方波跳变含有非常多的高频成本，PSRR也是无能为力的，所以PSRR只能抑制频率比较低部分的电源干扰，更高频的干扰可以在电源线上增加磁珠等来抑制哈

似乎也还行

学习一下
