关于这个电容的用法（在PLL中）有图。
录入：edatop.com 阅读：

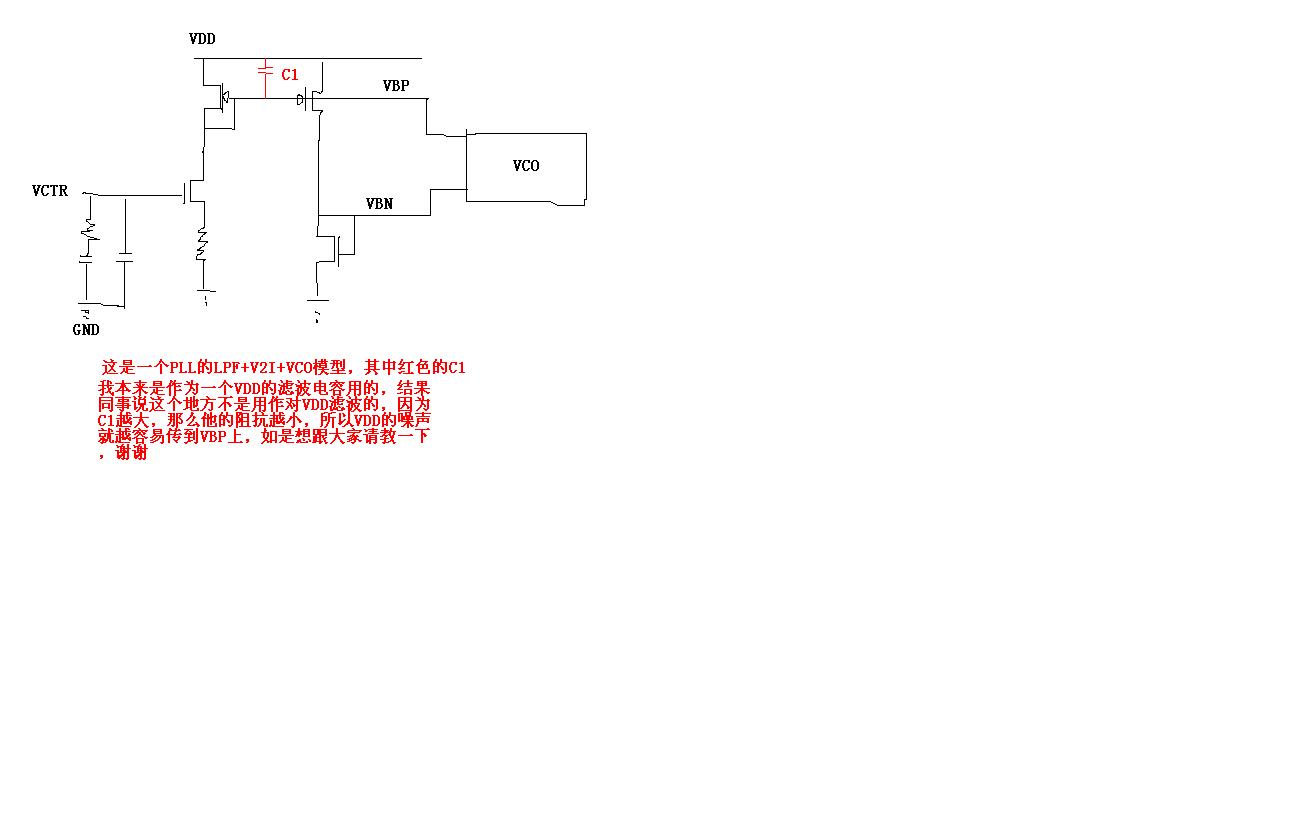

大家帮我分析一下。这个C1到底有什么作用呢，为什么大家都会在这里加一个电容
From the view point of current mirror, this cap is necessary to stable the input and output of current mirror
楼上的意思是说用来稳定VBN和VBP的吗?
那还有别的作用麽?
Improve PSRR in higher Freqency. 高频的时候，你可以把电容看做是一个电阻，如果电源有波动，那么这个电容能保持上面两个管子的VGS基本不变，从而保证输出电流不变.
跟RAZAVI中带隙基准中噪声一节中讲的有点类似
用来稳定VBP的.
